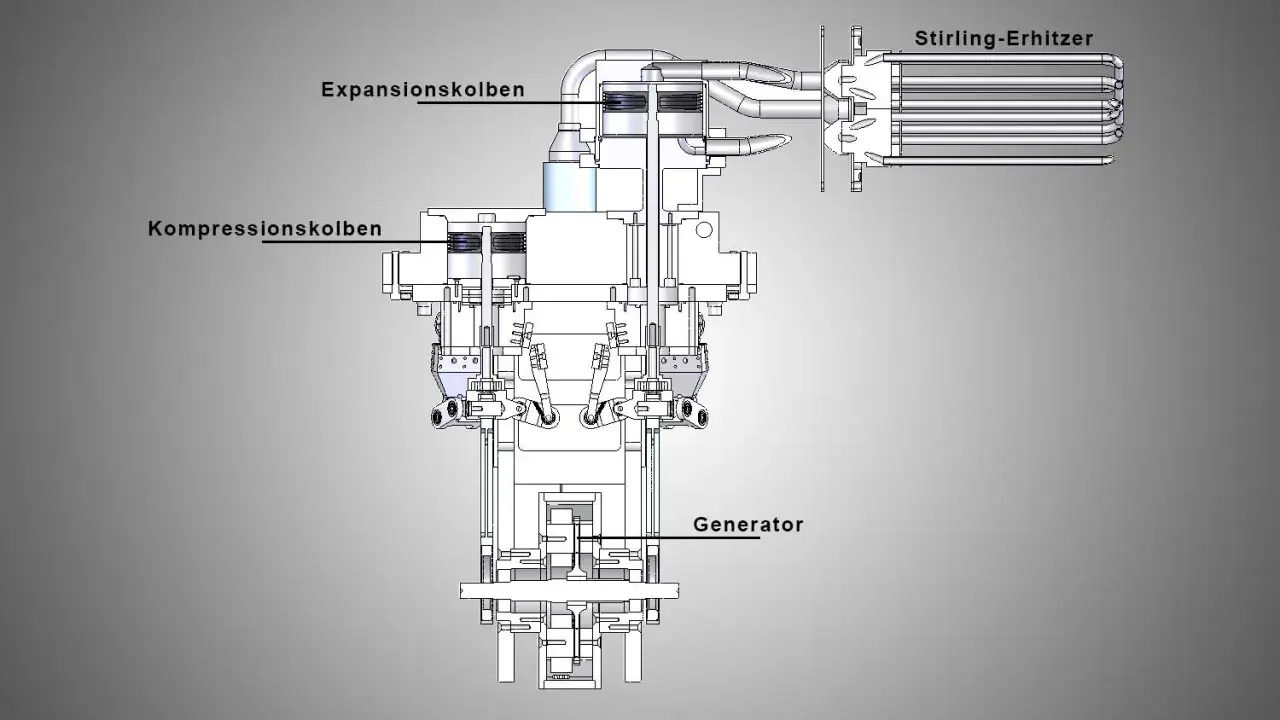

Ein guter Bauplan entscheidet beim Stirlingmotor nicht nur über die Optik, sondern vor allem über Laufverhalten, Reibung und die Frage, ob der Motor nach dem ersten Aufbau wirklich anspringt. Ich zeige hier, welche Bauart sich für ein Modellbauprojekt eignet, woran ich eine brauchbare Zeichnung erkenne und welche Details beim Material, bei der Mechanik und bei zusätzlicher Elektronik den Unterschied machen. So wird aus einer hübschen Skizze eine Konstruktion, die sich in der Werkstatt auch sauber umsetzen lässt.
Die wichtigsten Punkte auf einen Blick
- Die Bauart bestimmt die Schwierigkeit: Für Einsteiger ist ein großzügig ausgelegter Gamma- oder einfacher Tischmotor meist dankbarer als ein eng tolerierter Spezialaufbau.
- Ein brauchbarer Plan braucht mehr als Maße: Schnittbilder, Stückliste, Materialangaben, Toleranzen und eine klare Reihenfolge sind mindestens so wichtig wie die Zeichnung selbst.
- Reibung ist der eigentliche Gegner: Ein Stirlingmotor scheitert in der Praxis oft nicht an der Theorie, sondern an zu engen Passungen, schiefen Bohrungen oder schlechter Ausrichtung.
- Wärmequelle und Kühlung müssen mitgeplant werden: Der Motor läuft nur dann sauber, wenn heiße und kalte Seite konstruktiv sauber getrennt sind.
- Elektronik kann sinnvoll ergänzen: Sensorik, Drehzahlanzeige oder ein kleiner Generator funktionieren nur, wenn der Plan genug mechanische Reserve lässt.
Welche Bauart zu deinem Projekt passt
Wer einen Stirlingmotor bauen will, sollte nicht mit der Zeichnung beginnen, sondern mit der Bauform. Ich entscheide das immer zuerst, weil sich davon Werkzeuge, Aufwand und Fehlertoleranz ableiten. Grob gesagt gilt: Je einfacher die Mechanik, desto eher läuft das Modell auch mit kleinen Ungenauigkeiten. Wer dagegen möglichst kompakt oder elegant bauen will, muss genauer arbeiten und mehr Nacharbeit einplanen.
| Bauart | Wofür sie gut ist | Stärken | Typische Schwäche |
|---|---|---|---|
| Beta | Kompakte Modelle mit klarer Mechanik | Sauberer Aufbau, gute Demonstrationswirkung, oft schön für Modellbau | Mechanisch anspruchsvoll, Passungen müssen sauber sein |
| Gamma | Einsteigerfreundliche Projekte und robuste Tischmodelle | Etwas toleranter bei der Konstruktion, gut verständliche Trennung von Verdränger und Arbeitskolben | Meist größer und weniger kompakt als Beta-Varianten |
| Flachplatten | Modelle mit niedriger Temperaturdifferenz oder dekorativer Wirkung | Kann schon mit moderater Wärme arbeiten, optisch interessant | Abdichtung und Steuerung sind oft heikel |
Für Modellbauer mit Werkstatt-Erfahrung ist ein Beta- oder Gamma-Aufbau meistens die vernünftigste Wahl. Der Verdrängerkolben verschiebt das Arbeitsgas zwischen heißer und kalter Zone, der Arbeitskolben wandelt die Druckänderung in Nutzarbeit um, und das Schwungrad glättet die Bewegung. Genau diese drei Elemente müssen in einem Plan sauber zusammenspielen. Und wenn du später Sensorik oder einen kleinen Generator ergänzen willst, ist eine Bauform mit genügend mechanischer Reserve deutlich entspannter.
Was ein brauchbarer Bauplan enthalten muss
Viele Pläne sehen auf den ersten Blick ordentlich aus, scheitern aber in der Praxis an Lücken. Ich prüfe immer zuerst, ob die Zeichnung nicht nur schön aussieht, sondern auch wirklich baubar ist. Ein brauchbarer Plan zeigt nicht nur Außenmaße, sondern auch die Beziehungen zwischen den Teilen, also Abstände, Achshöhen, Lagerpunkte und die Lage der heißen und kalten Seite.
- Vollständige Maßkette: Nicht nur Einzelmaße, sondern auch die Abstände, von denen der Lauf abhängt.
- Schnitt- und Detailansichten: Gerade bei Zylinder, Kolbenführung und Kurbelwelle braucht es mehr als eine Frontansicht.
- Materialliste: Messing, Aluminium, Stahl, Dichtmaterial und Befestiger sollten klar benannt sein.
- Toleranzhinweise: Bei Laufbuchsen, Führungen und Lagern ist das entscheidend, weil schon kleine Abweichungen Reibung erzeugen.
- Montagereihenfolge: Wer nur Einzelteile sieht, baut oft zuerst an der falschen Stelle fest.
- Hinweise zur Wärmequelle: Ein Plan ohne Information zu Flamme, Teelicht, Heißluft oder Wasserkühlung bleibt unvollständig.
- Regenerator oder Wärmespeicher: Das ist das Bauteil im Gasweg, das Wärme zwischenspeichert und den Kreisprozess verbessert.
Ich achte außerdem darauf, ob der Plan 1:1-Vorlagen für Hebel, Kurbelarme oder Lochbilder enthält. Das spart viel Zeit, weil sich kleine Winkel- und Längenfehler beim Stirlingmotor sofort auf den Lauf auswirken. Fehlt so eine Vorlage, muss ich mit einer präzisen Skizze oder CAD-Nacharbeit rechnen. Genau deshalb ist ein sauber aufgebauter Plan für dieses Projekt fast wichtiger als das Material selbst, und damit kommt man direkt zur Frage, wie man ihn praktisch umsetzt.
So gehe ich beim Aufbau Schritt für Schritt vor
Wenn der Plan stimmt, arbeite ich in einer festen Reihenfolge. Das ist keine Formsache, sondern die beste Versicherung gegen spätere Fehlersuche. Beim Stirlingmotor bringt es nichts, die Wärmequelle früh zu montieren, wenn Mechanik und Laufverhalten noch nicht sauber sind. Ich teste zuerst kalt, dann warm.
- Plan auf Plausibilität prüfen: Stimmen Achsabstände, Kurbelversatz und Kolbenhübe zusammen? Ein Versatz von 90 Grad zwischen den Kurbelpunkten ist typisch und muss sauber eingehalten werden.
- Alle kritischen Teile trocken montieren: Zylinder, Führungen, Lager und Hebel erst ohne Klebstoff oder Lot zusammensetzen.
- Reibung sofort prüfen: Bewegt sich alles leicht von Hand, liegt der Fehler noch vor dem ersten Probelauf.
- Schwungrad auswuchten: Ein unausgewuchtetes Schwungrad nimmt dem Modell Energie und verstärkt Vibrationen.
- Dichtungen und Passungen nacharbeiten: Der Stirlingmotor verzeiht keine groben Kanten und keine schiefen Bohrungen.
- Erst dann Wärme anlegen: Die heiße Seite wird erst aufgebaut, wenn die Mechanik bereits frei läuft.
- Kurz und kontrolliert testen: Lieber mehrere kleine Tests als ein langer Lauf mit überhitzter oder verklemmter Baugruppe.
Ein typischer Fehler ist der Versuch, ein klemmendes Modell mit mehr Hitze „zu erzwingen“. Das funktioniert selten. Wenn die Mechanik kalt nicht sauber läuft, verschlechtert zusätzliche Wärme oft nur die Bedingungen. Bei kompakten Tischmodellen sind Drehzahlen im Bereich von etwa 300 bis 600 U/min keine Seltenheit, aber nur dann, wenn Reibung und Temperaturgefälle wirklich zusammenpassen. Genau an diesem Punkt trennt sich ein ordentlicher Plan von einer hübschen Skizze, und deshalb lohnt sich auch der Blick auf Material und Werkzeug.
Material und Werkzeuge, die den Unterschied machen
Beim Stirlingmotor ist das teuerste Material nicht automatisch das beste. Ich habe deutlich mehr Projekte an schlechter Bearbeitung als an schlechtem Werkstoff scheitern sehen. Entscheidend ist, dass die Materialien zur Funktion passen: Dort, wo sich etwas bewegen muss, braucht es glatte Flächen und geringe Reibung. Dort, wo Wärme übertragen werden soll, zählt eine gute Leitfähigkeit. Und dort, wo Teile aufeinander ausgerichtet werden, zählt Präzision.
| Bereich | Sinnvolle Wahl | Warum das hilft | Typischer Fehler |
|---|---|---|---|
| Zylinder und Heizzone | Metall mit guter Wärmeleitung, oft Messing oder Aluminium | Die Wärme kommt gleichmäßiger an, das Modell reagiert sauberer | Zu dicke Wandung oder unnötige Wärmeverluste |
| Führungen und Lager | Sauber bearbeitete Bohrungen, Buchsen, glatte Wellen | Weniger Spiel und weniger Reibung | Zu enge Passung oder unsaubere Kanten |
| Kolben und Verdränger | Leichte, formstabile Bauteile mit passender Oberflächenqualität | Die Bewegung bleibt leicht und reproduzierbar | Zu schweres Teil oder schlecht entgratete Kanten |
| Schwungrad | Ausgewuchtetes, ausreichend massives Rad | Es speichert Bewegungsenergie und überbrückt Totpunkte | Unwucht oder zu wenig Trägheit |
| Dichtungen | Temperaturfestes, leicht gleitendes Material | Weniger Leckage, besserer Wirkungsgrad | Zu viel Reibung durch falsche Dichtlippen oder zu stramme Passung |
| Werkzeuge | Feile, Reibahle, Messschieber, guter Bohrer, Entgratwerkzeug | Gerade hier entscheidet sich die Qualität der Passung | Nur grobe Bohrer und kein Nacharbeiten |
Elektronik und Antrieb sinnvoll mitdenken
Weil das Umfeld hier ausdrücklich auf Elektronik und Antrieb zielt, denke ich den Stirlingmotor nie nur als „laufendes Modell“. Ein sauber gebautes Exemplar kann mehr als nur rotieren: Es kann die Drehzahl anzeigen, Temperaturunterschiede sichtbar machen oder einen kleinen Generator antreiben. Aber genau hier entstehen oft falsche Erwartungen. Ein Stirlingmotor liefert eher wenig Kraft, dafür sehr gleichmäßige Bewegung. Wer elektrische Lasten dran hängt, muss den Plan entsprechend anpassen.
| Einsatz | Was der Plan dafür braucht | Worauf ich achte |
|---|---|---|
| Nur Demonstrator | Möglichst geringe Reibung und gut sichtbare Mechanik | Der Lauf steht über der Leistung |
| Messmodell | Platz für Hall-Sensor, Optosensor oder kleine Markierung am Schwungrad | Die Sensorik darf die Bewegung nicht bremsen |
| Kleingenerator | Stabilere Lagerung, größerer Schwung und niedriger elektrischer Gegenwiderstand | Zu starke elektrische Last bremst den Motor sofort aus |
Für einen Generatoraufbau ist die mechanische Reserve wichtiger als bei einem reinen Schaustück. Ich würde den Plan dann auf möglichst geringe Verluste trimmen und die Elektronik erst später hinzufügen. Eine kleine LED als Last ist realistischer als der Anspruch, damit dauerhaft viel Leistung zu erzeugen. Das klingt banal, ist aber in der Praxis der Punkt, an dem viele Bastler ihre Erwartungen falsch setzen. Wer das sauber einplant, verhindert Frust und kommt zu einem Modell, das im Alltag überzeugend wirkt, nicht nur auf dem Papier.
Was ich vor dem ersten Probelauf immer noch einmal prüfe
Bevor ich einen Stirlingmotor das erste Mal beheize, gehe ich eine kurze, sehr nüchterne Liste durch. Das spart Zeit, Nerven und oft auch Material. Gerade bei handgefertigten Teilen ist der letzte Check fast wichtiger als die erste Montage. In dieser Phase zeigen sich kleine Fehler, die man auf der Zeichnung leicht übersieht, im Lauf aber sofort merkt.
- Läuft die Mechanik kalt frei? Wenn nicht, ist noch keine Wärme nötig.
- Stimmen die Winkel der Kurbelwelle? Der Versatz muss zur Bauart passen, sonst ist der Gaswechsel unruhig.
- Sitzt das Schwungrad sauber? Unwucht und Schleifen kosten sofort Energie.
- Sind alle Kanten entgratet? Schon eine kleine Gratecke kann die Bewegung stören.
- Ist die Wärmequelle korrekt positioniert? Zu nah, zu weit weg oder schief bedeutet schlechte Effizienz.
- Ist die Kühlung der kalten Seite gesichert? Ohne klare Trennung verliert der Motor sein Temperaturgefälle.
- Ist der Plan in richtiger Größe übernommen? Bei gedruckten Zeichnungen prüfe ich die Skalierung immer mit dem Messschieber nach.
Wenn ich zwischen zwei Plänen wählen muss, nehme ich fast immer den mit der besseren Maßlogik, der klareren Stückliste und den ehrlich beschriebenen Toleranzen. Für 2026 sind Bauunterlagen am sinnvollsten, wenn sie PDF und CAD-Daten sauber kombinieren, denn dann lässt sich ein Teil schnell prüfen, spiegeln oder neu skalieren. Genau diese Vorbereitung macht aus einer netten Modellbauidee ein Projekt, das in der Werkstatt zügig und kontrolliert umsetzbar ist.
