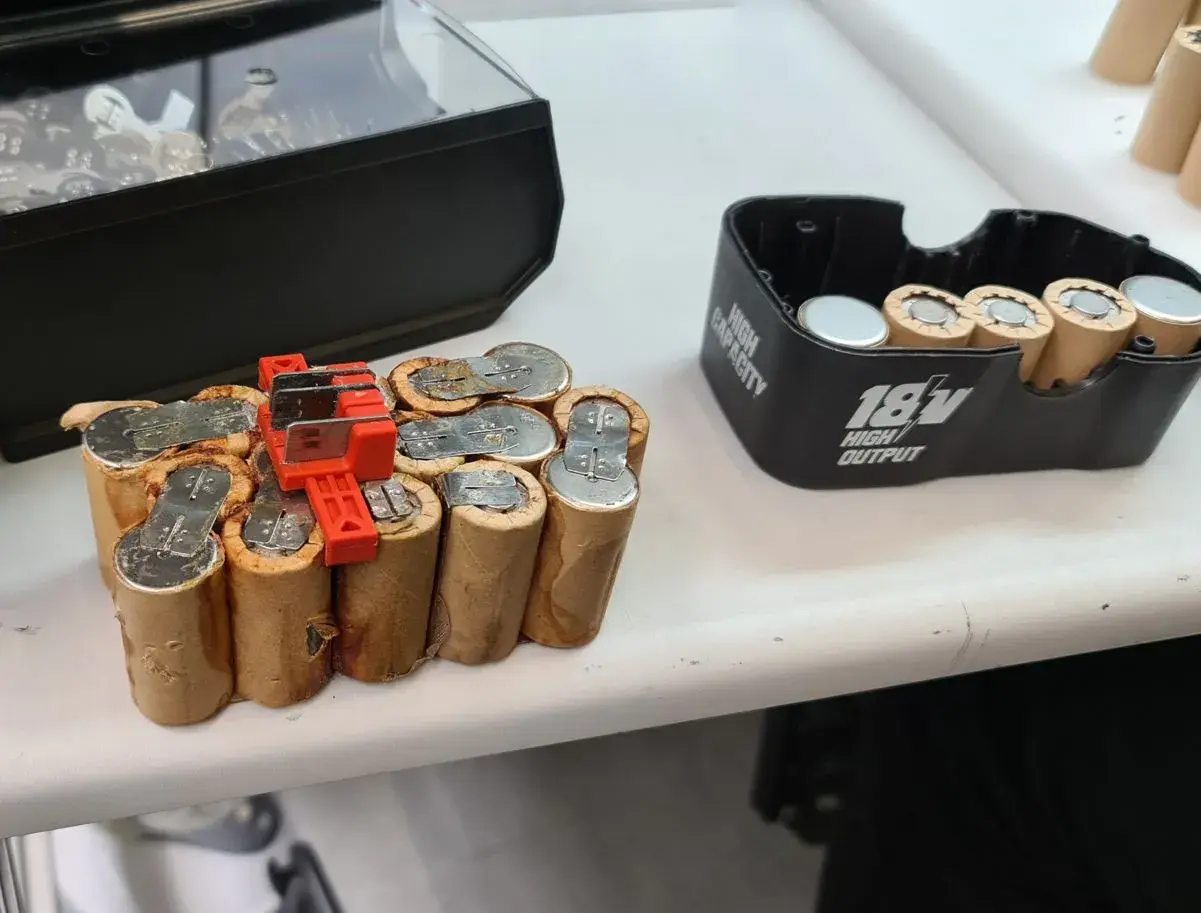

Ein schwächelnder NiCd-Pack ist nicht automatisch Schrott. In der Werkstatt und im Modellbau sehe ich oft zwei Ursachen: reversible Kapazitätsverluste durch Teilzyklen oder Lagerung und echte Alterung, die sich nicht mehr sauber zurückholen lässt. Genau darum geht es hier: wie man einen alten Akku prüft, mit welchem Verfahren man ihn sinnvoll behandelt und ab wann Ersatz die bessere Entscheidung ist.
Die wichtigsten Punkte auf einen Blick
- Ein NiCd-Akku lässt sich oft nur dann sinnvoll retten, wenn das Problem auf Teilzyklen, Kristallbildung oder Lagerung zurückgeht.
- Eine kontrollierte Vollentladung mit anschließendem Vollladen bringt mehr als improvisierte „Zaps“ oder harte Tiefentladung ohne Überwachung.
- Bei vielen Packs reicht 1 bis 3 saubere Zyklen; bei neuen Packs sind 2 bis 4 Zyklen zur Formierung üblich.
- Als Pflegeintervall bewähren sich vollständige Lade-/Entladezyklen etwa alle 2 bis 3 Monate.
- Bleibt die Kapazität trotz Pflege deutlich schwach oder zeigt eine Einzelzelle Ausfall, ist Ersatz meist wirtschaftlicher.
- NiCd enthalten Cadmium und gehören nach Gebrauch in die Batteriesammlung, nicht in den Hausmüll.
Was beim NiCd-Akku altert und was sich wirklich zurückholen lässt
Beim NiCd-Akku gibt es in der Praxis zwei verschiedene Probleme, die äußerlich ähnlich wirken: vorübergehende Kapazitätsverluste und echte Verschleißschäden. Reversible Verluste entstehen oft durch lange Teilzyklen, Dauer-Erhaltungsladung oder Lagerung; EnerSys beschreibt genau solche Fälle als Kandidaten für Reconditioning. Echte Alterung ist etwas anderes: Korrosion, Schadstoffe im Elektrolyten, beschädigte Separatoren oder interne Kurzschlüsse lassen sich elektrisch nicht heilen.
Das berüchtigte „Memory“-Thema ist deshalb nur die halbe Wahrheit. Was viele als Memory-Effekt bezeichnen, ist meistens eine Kombination aus Spannungseinbruch, Kristallbildung an der Elektrode und ungleichmäßig genutzten Zellen. Ein Pack kann dann noch funktionieren, wirkt aber früh leer, obwohl am Ende der Entladung oft noch Restkapazität vorhanden wäre.
- Typische reversible Symptome: kürzere Laufzeit, frühes Absacken der Spannung unter Last, scheinbar volle Ladung mit überraschend kurzer Standzeit.
- Typische irreversible Symptome: einzelne Zellen werden auffällig warm, der Pack lädt ungleichmäßig, die Selbstentladung ist extrem hoch oder der Akku reagiert nach einem sauberen Zyklus kaum besser.
Für mich ist das der entscheidende Unterschied: Erst wenn ich weiß, ob der Pack nur „träge“ oder wirklich gealtert ist, wähle ich das passende Verfahren. Genau dafür kommt jetzt die Diagnose.
So prüfe ich, ob eine Wiederbelebung überhaupt sinnvoll ist
Ich beginne immer mit Sichtprüfung und einem kurzen Messprotokoll. Ein 7,2-V-Pack besteht zum Beispiel aus sechs Zellen mit je 1,2 V nominal; wenn eine Zelle deutlich abfällt, zieht sie den ganzen Block herunter. Nur auf die Leerlaufspannung zu schauen reicht aber nicht, weil ein alter Akku ohne Last oft noch ordentlich aussieht.
| Prüfung | Was ich daraus ableite |
|---|---|
| Sichtprüfung auf Auslaufen, Korrosion, beschädigte Schrumpfhülle | Bei sichtbaren Schäden gehe ich nicht mehr von einer sauberen Rettung aus. |
| Leerlaufspannung nach Volladung | Gut als Grobcheck, aber allein nicht aussagekräftig. |
| Belastungstest mit moderatem Strom | Zeigt, ob der Pack unter Last sofort zusammenbricht. |
| Vergleich einzelner Zellen | Eine schwache Zelle entscheidet oft über den ganzen Pack. |
| Temperaturverhalten beim Laden | Frühes Erwärmen deutet auf Defekt, Kurzschluss oder Überladung hin. |
Ich lade dabei lieber mit einem Lader, der das Ende über Minus-Delta-U oder Temperaturanstieg erkennt. Minus-Delta-U bedeutet: Die Spannung sinkt am Ladeende minimal ab, obwohl noch Strom fließt. Das ist bei NiCd normal und deutlich besser als „nach Gefühl“ zu laden.
Wenn der Pack schon bei diesem Grundcheck auffällig wird, spare ich mir aggressive Experimente. Wenn er sauber durchkommt, lohnt sich der nächste Schritt erst recht.
Welche Methode ich je nach Schadensbild einsetze
Nicht jede schwache NiCd-Zelle braucht dieselbe Behandlung. Für den Werkstattalltag unterscheide ich vor allem zwischen normalem Exercise, kontrollierter Tiefentladung und dem klaren Fall für Ersatz.
| Methode | Wann sinnvoll | Erwartung | Risiko |
|---|---|---|---|
| Voll laden und moderat entladen | Bei Lagerung, leichter Spannungsträgheit oder nach vielen Teilzyklen | Oft reicht schon ein sauberer Zyklus | Niedrig |
| Kontrollierte Tiefentladung mit anschließendem Laden | Bei deutlicher Spannungsschwäche oder klassischem Lazy-Battery-Verhalten | Kann verlorene Nutzkapazität teilweise zurückholen | Mittel, wenn die Entladung unkontrolliert wird |
| Mehrere saubere Zyklen | Wenn der erste Durchgang hilft, aber noch nicht reicht | Oft besser als einmal brutaler Eingriff | Mittel, weil jeder Zyklus den Akku belastet |
| Einzelzellen tauschen oder Pack ersetzen | Bei starker Unwucht, Leckage, Kurzschluss oder schwacher Einzelzelle | Zuverlässigste Lösung | Niedrig bis mittel, je nach Umbau |
In der Praxis setze ich selten auf mehr als ein bis drei saubere Wiederbelebungszyklen. Wenn der Akku dann nicht sichtbar besser wird, ist die Ursache meistens tiefer als bloße Kristallbildung. Ab da geht es nicht mehr um „Wiederbeleben“, sondern um geordnetes Arbeiten am Bestand.
Als Pflegeintervall hat sich mir ein vollständiger Lade-/Entladezyklus etwa alle 2 bis 3 Monate bewährt. Das ist keine Rettungsmaßnahme, sondern vorbeugende Pflege. Wie ich dabei konkret vorgehe, zeige ich im nächsten Schritt.
So gehe ich beim Wiederbeleben Schritt für Schritt vor
Ich arbeite nur mit einem passenden NiCd-Lader oder Analyzer. Improvisierte Netzteile, Dauerwiderstände ohne Überwachung oder „Wundermethoden“ mit kurzzeitigen Hochstromstößen bringen meist mehr Risiko als Nutzen.
- Pack abkühlen und prüfen. Nach dem Laden oder Entladen muss der Akku Raumtemperatur haben. Heiße oder stark riechende Packs fasse ich nicht weiter an.
- Kontakte reinigen. Oxidierte Pole mit Isopropanol oder Kontaktreiniger säubern; das verhindert Messfehler und Spannungsverluste.
- Voll laden. Mit NiCd-geeignetem Lader bis zur korrekten Abschaltung, nicht pauschal „irgendwie länger“.
- Moderat entladen. Für einen Test nehme ich eher 0,2C bis 0,5C als Last. 0,2C bedeutet bei 1000 mAh ungefähr 200 mA, bei 2000 mAh etwa 400 mA.
- Entladetiefe kontrollieren. Ich gehe nur so tief, wie es der Lader ausdrücklich vorsieht. Zu tiefe Einzelzellen können umpolen und Schaden nehmen.
- Noch einmal voll laden. Danach prüfe ich die nutzbare Laufzeit unter echter Belastung im Modell oder auf dem Prüfstand.
- Bei Bedarf wiederholen. Wenn der erste Zyklus nur teilweise hilft, folgt ein zweiter. Bleibt der Effekt klein, beende ich den Versuch.
Bei Packs, die nur durch Teilzyklen eingeschlafen sind, reicht oft schon dieser Ablauf. Wenn der Akku danach aber weiterhin früh einbricht, suche ich gezielt nach dem Fehlerbild statt blind weiter zu quälen.
Die häufigsten Fehler, die einen Pack endgültig schädigen
- Zu tief entladen ohne Überwachung - Bei Serienpacks kann eine Einzelzelle in die Umpolung geraten. Genau das verkürzt die Restlebensdauer massiv.
- Dauerhaft am falschen Lader lassen - Ein unpassender Lader erkennt das Ladeende nicht sauber. Das treibt Temperatur, Druck und Alterung nach oben.
- Mit Gewalt „zappen“ - Kurzzeitige Hochstromstöße können bei manchen Defekten helfen, aber im Heimgebrauch ist das ein unnötiges Risiko für Zellen und Elektronik.
- Jeden schwachen Pack sofort tiefentladen - Reconditioning ist kein Standardprogramm für jede Woche. Es ist ein Reparaturversuch, keine Routinepflege.
- Einzelne defekte Zellen ignorieren - Ein schwaches Glied im Strang macht den ganzen Pack schlecht; der Rest ist dann nur noch Mitfahrer.
- Schlechte Kontakte und korrodierte Stecksysteme - Oft steckt weniger Batteriechemie als Übergangswiderstand hinter der „schlechten Laufzeit“.
Die meisten Fehler entstehen nicht aus Pech, sondern aus zu viel Optimismus: Man misst zu wenig, lädt zu ungenau und entlädt zu hart. Deshalb ziehe ich die Grenze lieber früh als zu spät.
Wann ich lieber ersetze statt zu retten
Es gibt einen Punkt, an dem Wiederbeleben nur noch Zeit verbrennt. Wenn ein Pack nach einem sauberen Lade- und Entladezyklus weiterhin deutlich unter seiner Nennleistung bleibt, behandle ich ihn als Verschleißteil. Als grobe Orientierung nutze ich die in der Technik oft genannte End-of-Life-Schwelle von etwa 80 Prozent der Nennkapazität: Darunter wird es im Alltag schnell unbefriedigend, besonders bei Antrieben mit hohem Strombedarf.
Spätestens bei diesen Zeichen höre ich auf:
- eine Zelle wird beim Laden deutlich wärmer als die anderen,
- der Pack entlädt sich selbst innerhalb von Tagen auffällig stark,
- es gibt Auslaufen, Korrosion oder mechanische Schäden am Gehäuse,
- die Spannung bricht unter Last sofort ein, obwohl der Akku formal voll ist.
In solchen Fällen ist Ersatz meist günstiger als weitere Experimente. Das gilt umso mehr bei älteren Modellbaupacks, die ohnehin selten noch die originale Leistungsreserve liefern. Und genau dort lohnt sich ein nüchterner Blick auf Wartung und Zukunftssicherheit.
Was im Modellbau langfristig den Unterschied macht
Für Modellbau und Elektronik gilt für mich eine einfache Regel: Ein geretteter NiCd-Pack ist gut, ein dauerhaft gepflegter Pack ist besser. Wer seinen Akku nach dem Einsatz nicht leer liegen lässt, sondern regelmäßig bewegt, ihn kühl und trocken lagert und den passenden Lader verwendet, gewinnt oft mehr Laufzeit als mit jeder spektakulären Rettungsaktion.
Bei alten Fahr- oder Empfängerpacks plane ich außerdem lieber konservativ. Nach ungefähr 400 bis 600 Zyklen ist bei vielen Werkzeug- und Modellbauanwendungen erfahrungsgemäß Schluss mit der entspannten Leistung, selbst wenn der Akku äußerlich noch intakt wirkt. Für neue Packs sind 2 bis 4 saubere Lade-/Entladezyklen am Anfang normal, damit sie ihre volle Kapazität zeigen. Wer heute noch mit NiCd arbeitet, sollte deshalb Wartung nicht als Notlösung sehen, sondern als Teil des Systems.
Die Europäische Kommission hat mit der neuen Batterieverordnung den Fokus auf Sammlung, Austausch und Recycling weiter verschärft. Für mich ist das ein weiterer Grund, NiCd-Packs nicht endlos zu quälen: Was sich mit sauberer Pflege retten lässt, behandle ich kontrolliert - was dauerhaft schwach bleibt, geht konsequent in die Sammlung und wird ersetzt.
