Dynamisches Auswuchten - So schützen Sie Ihre Antriebe wirklich

In rotierenden Antrieben entscheidet eine saubere Wuchtung oft darüber, ob ein System ruhig, langlebig und präzise läuft oder unnötig vibriert. Gerade bei Motoren, Lüftern, Propellern, Kupplungen und kleinen Hochdrehzahl-Rotoren ist dynamisches Auswuchten kein Luxus, sondern eine einfache Maßnahme gegen Schwingungen, Lagerstress und klappernde Bauteile. Ich zeige hier, woran man Unwucht erkennt, wie die Korrektur technisch funktioniert und welche Punkte in Elektronik und Antrieb im Modellbau besonders wichtig sind.

Warum Unwucht im Antrieb so schnell zum Problem wird

Unwucht ist mehr als ein leichtes Brummen. Sobald sich die Masse eines rotierenden Teils nicht mehr sauber um die Achse verteilt, entstehen Kräfte, die mit jeder Umdrehung wiederkehren und Lager, Wellen, Schrauben und Gehäuse belasten. In der Praxis merke ich das zuerst an Vibrationen, dann an höherer Temperatur, unruhigem Lauf und mit der Zeit an Verschleiß, den man dem Bauteil auf den ersten Blick gar nicht ansieht.

Der Effekt wird oft unterschätzt, weil kleine Massen scheinbar harmlos wirken. Ein Beispiel: Schon 0,1 g Unwucht an einem Radius von 20 mm erzeugen bei 20.000 min^-1 rund 8,8 N Zentrifugalkraft. Das ist genug, um einen kleinen Antrieb sichtbar aus dem Tritt zu bringen. Genau deshalb ist Wuchten bei schnellen Motoren, Lüftern oder Propellern im Modellbau nicht nur eine Frage des Komforts, sondern eine echte Schutzmaßnahme für die Mechanik und für sensible Elektronik.

Wer hier nur auf das Geräusch achtet, greift zu kurz. Für eine saubere Diagnose muss man immer auch Drehzahl, Lagerzustand und Montagequalität mitdenken. Genau daran schließt die Frage an, welche Art von Unwucht überhaupt vorliegt.

Statisch, dynamisch und elastisch - was der Unterschied ist

Ich trenne Unwucht zuerst in drei Fälle: statisch, dynamisch und elastisch. Die statische Unwucht ist die einfachste Form. Der schwerere Punkt liegt irgendwo auf dem Umfang, und der Rotor „kippt“ in eine bevorzugte Lage. Die dynamische Unwucht ist komplizierter, weil sich die Massenverteilung entlang der Länge unterscheidet. Dann reicht eine Korrektur in nur einer Ebene nicht mehr aus. Bei sehr schlanken oder schnellen Rotoren kommt noch das elastische Verhalten hinzu: Der Rotor biegt sich bei Drehzahl durch und muss anders behandelt werden als ein starrer Körper.

Für den Modellbau ist diese Unterscheidung wichtig, weil man dort oft kleine, leichte und sehr schnell drehende Baugruppen sieht. Ein kurzer Propeller kann sich mit einer einfachen Ein-Ebenen-Korrektur beruhigen lassen. Eine lange Motorwelle mit Mitnehmer, Adapter und Kupplung verhält sich dagegen ganz anders. Ich würde daher nie blind nach dem ersten Eindruck entscheiden, sondern immer prüfen, ob die Geometrie eine zweite Ebene verlangt. Damit ist die technische Grundlage klar, und jetzt lohnt sich der Blick auf den eigentlichen Ablauf.

So läuft die Messung und Korrektur in zwei Ebenen ab

Der praktische Ablauf ist weniger kompliziert, als viele denken. Entscheidend ist, dass die Messung reproduzierbar ist und der Rotor bei einer stabilen Drehzahl läuft. Ich arbeite dabei immer mit einem klaren Ablauf, weil schon kleine Unsauberkeiten die Ergebnisse verfälschen können.

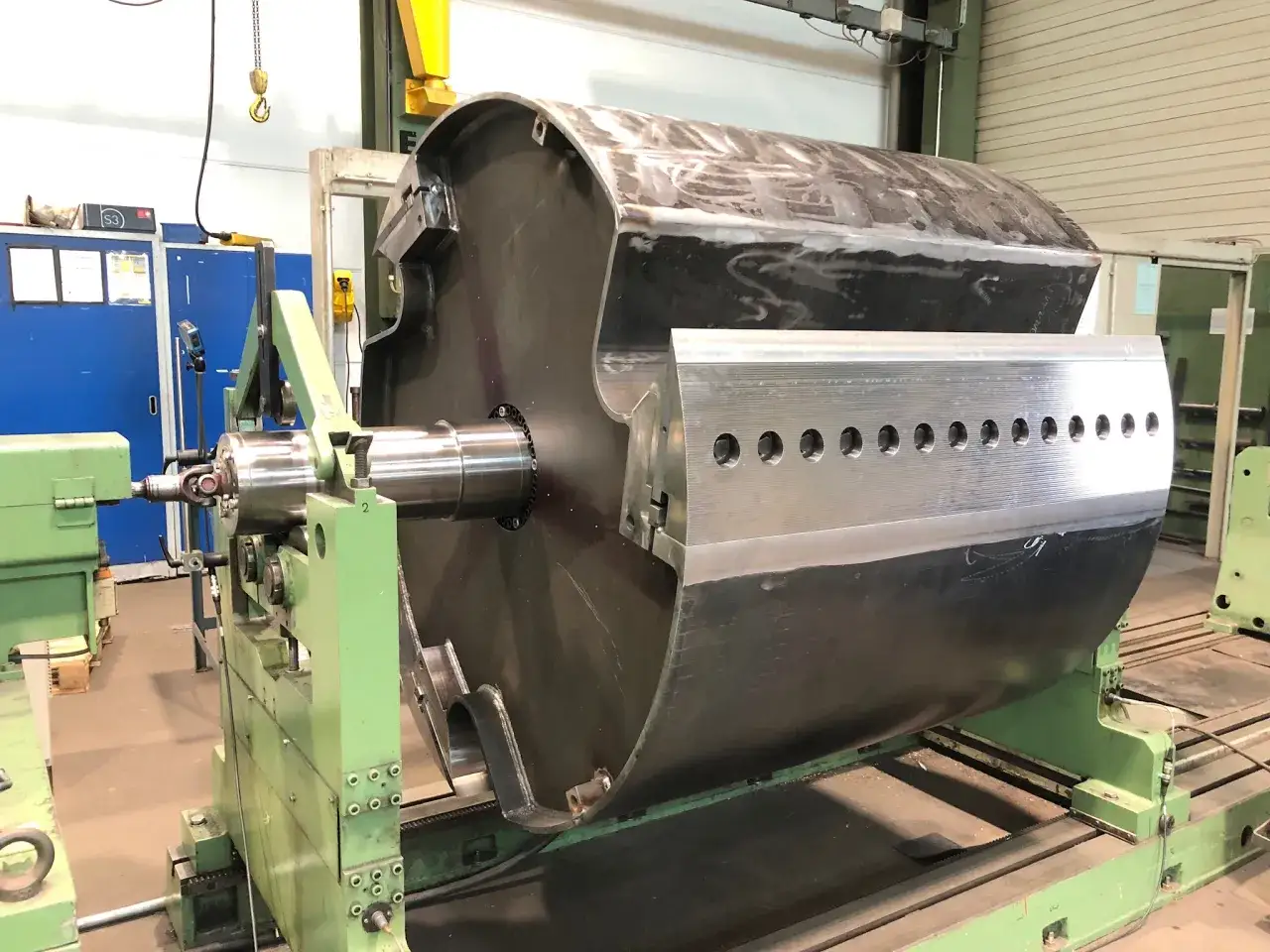

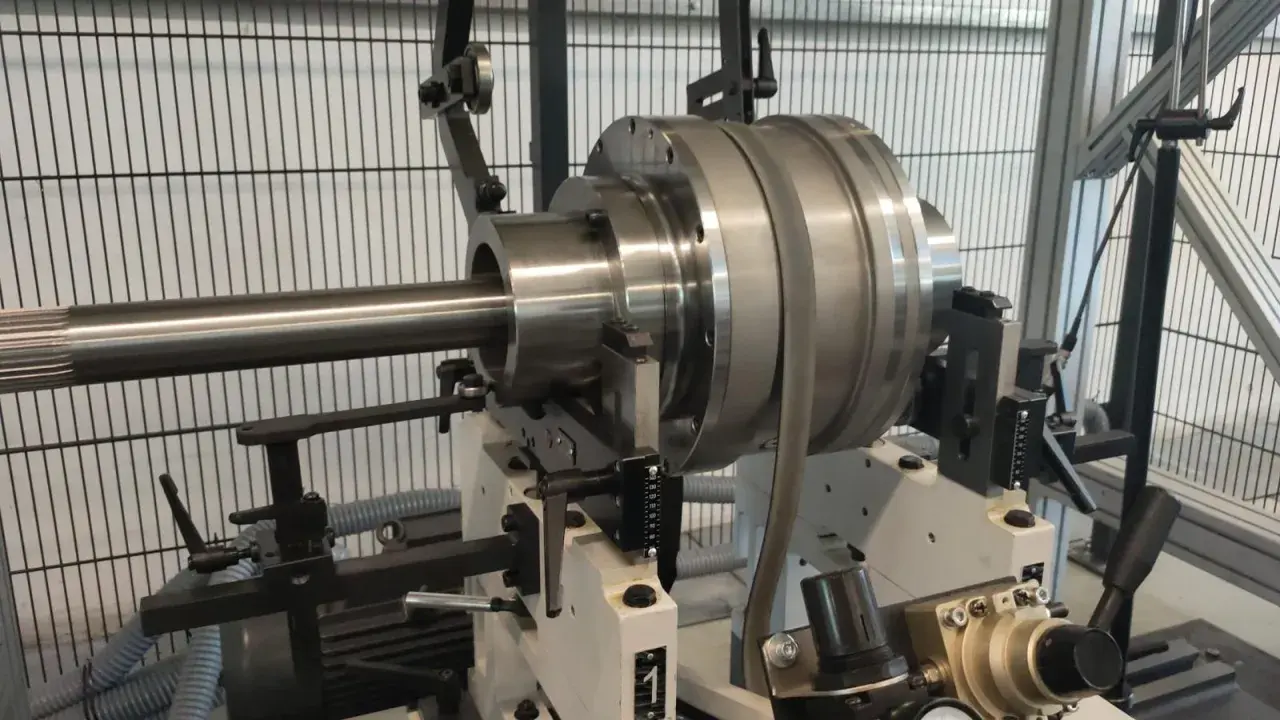

1. Der Rotor wird sauber montiert, möglichst mit dem späteren Adapter, Mitnehmer oder der realen Aufspannung.
2. Die Maschine misst im Referenzlauf die Vibrationen, meist mit Sensoren für Schwingung und Drehzahl-Phase.
3. Aus Betrag und Winkel der Unwucht wird berechnet, an welcher Stelle Material ergänzt oder entfernt werden muss.
4. Bei einer zweiebenigen Korrektur werden zwei Korrekturebenen getrennt betrachtet, meist nahe an den beiden Rotorenden.
5. Nach dem Probegwichts- oder Korrekturlauf folgt eine neue Messung, bis die Restunwucht im Zielbereich liegt.
6. Am Ende prüfe ich noch einmal unter realen Bedingungen, ob die Wuchtung auch im zusammengebauten System sauber bleibt.

Wichtig ist der Unterschied zwischen Probewichtung und Endkorrektur. Bei vielen Rotoren reicht schon ein kleiner Test mit Zusatzgewicht, um die Richtung der Korrektur zu bestimmen. Danach wird sauber nachgearbeitet, etwa durch Abtrag, Klebegewicht oder Ausgleichsschrauben. Bei Kunststoffpropellern und kleinen Modellbauteilen ist Abtrag oft die sauberste Lösung, bei Metallrotoren eher ein definiertes Ausgleichsgewicht oder eine kontrollierte Materialabnahme. Wenn die Drehzahl während der Messung schwankt, wird die Aussage dagegen schnell ungenau - deshalb ist ein stabiler Laufzustand Pflicht.

Aus meiner Sicht ist genau hier der Punkt, an dem sich gute Praxis von Bastellösung trennt. Wer nur „irgendwie“ dreht und anschließend auf Verdacht Gewichte klebt, produziert oft Zufall statt Wuchtung. Danach stellt sich zwangsläufig die Frage, welche Güte überhaupt nötig ist.

Welche Normen und Gütestufen ich dafür heranziehe

Die aktuelle Normenfamilie ist die DIN ISO 21940; für rotierende elektrische Maschinen spielt zusätzlich die DIN EN IEC 60034-14 eine wichtige Rolle. Das ist kein bürokratischer Ballast, sondern hilft dabei, Wuchtung und Schwingungsverhalten sauber einzuordnen. Praktisch heißt das: Die Normen geben den Rahmen vor, aber sie ersetzen nicht die Betrachtung des konkreten Rotors, seiner Drehzahl und seiner Einbausituation.

In der Praxis begegnet man häufig den Gütestufen G 6,3, G 2,5 und G 1,0. Je kleiner die Zahl, desto strenger ist die zulässige Restunwucht. Ich würde die Stufe aber nie isoliert betrachten, sondern immer mit Drehzahl, Masse und Lagerung zusammen.

Ein häufiger Fehler ist die Annahme, die strengste Güte sei automatisch die beste Wahl. Das stimmt nicht. Wenn Gehäuse, Lager oder Adapter ohnehin Spiel einbringen, verpufft ein Teil des Aufwands. Ich würde deshalb immer dort ansetzen, wo die Schwingung tatsächlich ins System gelangt. Das führt direkt zu den typischen Fehlerquellen in Elektronik und Antrieb.

Wo im Modellbau und bei Elektronik die größten Fehler entstehen

Im Modellbau und bei kleinen Antrieben sehe ich immer wieder dieselben Probleme. Der Rotor selbst ist gar nicht das einzige Thema. Oft steckt die Störung im Adapter, im Mitnehmer, in der Schraube oder in einer schief sitzenden Motoraufnahme. Gerade bei Brushless-Motoren, Lüftern, Impellern oder Propellern wird schnell nur das sichtbare Teil ausgewuchtet, während der Rest der Baugruppe ignoriert wird.

Besonders tückisch sind Kleinigkeiten, die man mit bloßem Auge kaum erkennt: ein ungleich verteilter Kleberauftrag, einseitig abgelassener Lack, Grat an einer Propellernabe oder eine minimale Schiefstellung der Welle. Auch nachträglich montierte Kabel, Steckverbinder oder Sensorhalter können Schwingungen verstärken, weil sie die dynamische Steifigkeit verändern. Ich trenne daher immer zwischen der eigentlichen Rotationsmasse und allem, was sich auf den Lauf des Systems auswirkt.

• Nur den Propeller wuchten, aber den Adapter oder Spinner nicht mitprüfen.
• Eine krumme Welle durch Gewichte „kompensieren“ wollen.
• Mit Klebeband testen und das Provisorium dann als Dauerlösung lassen.
• Bei laufendem Antrieb die Drehzahl ändern und trotzdem die alte Korrektur beibehalten.
• Schwingungen fälschlich als Regelungsproblem interpretieren, obwohl die Ursache mechanisch ist.
• Gewichte oder Bohrungen so setzen, dass sie sich bei Belastung wieder lösen können.

Gerade bei Elektronik lohnt sich der Blick auf die Folgen: Beschleunigungssensoren liefern unruhige Werte, Kamerahalterungen zittern, Steckverbinder werden mechanisch belastet und Lager bekommen unnötige Zusatzarbeit. Das ist kein Schönheitsfehler, sondern ein Systemproblem. Deshalb muss man auch entscheiden, ob man in der Werkstatt bleibt, direkt im System misst oder das Bauteil lieber ersetzt.

Werkstatt, Betrieb oder Austausch - welche Lösung wirklich sinnvoll ist

Nicht jede Unwucht wird auf dieselbe Weise gelöst. Für kleine, klare Fälle reicht oft eine Werkbanklösung. Wenn der Rotor aber im eingebauten Zustand ganz anders läuft als auf der Wuchtmaschine, braucht es eine Betriebswuchtung. Und wenn die Ursache gar keine Unwucht, sondern ein mechanischer Defekt ist, ist ein Austausch oft der schnellere Weg.

Als Faustregel gilt für mich: Ein einfacher Propeller ist oft in 5 bis 10 Minuten erledigt, eine zweiebene Rotorkorrektur mit Probe und Nachlauf kann eher 20 bis 30 Minuten brauchen. Das ist gut investierte Zeit, wenn danach der Lauf deutlich ruhiger wird. Wenn aber schon der Grundcheck zeigt, dass etwas mechanisch nicht stimmt, stoppe ich lieber dort. Wuchten ist kein Ersatz für gerade Wellen, gesunde Lager und saubere Aufnahmen.

Genau deshalb arbeite ich in der Praxis immer von grob nach fein: erst Mechanik prüfen, dann messen, dann korrigieren, dann erneut prüfen. Wer diese Reihenfolge einhält, bekommt aus kleinen Antrieben erstaunlich viel Ruhe heraus und spart sich späteren Ärger mit Lagerausfällen, Rissen oder losen Teilen.

Was in der Praxis den größten Unterschied macht

• Ich beginne immer mit dem Grundzustand: Welle, Lager, Aufnahme und Schrauben müssen mechanisch sauber sein.
• Die Messung muss bei einer stabilen Drehzahl und möglichst in der realen Betriebsumgebung erfolgen.
• Nach jeder Änderung an Propeller, Mitnehmer, Glocke, Lüfterrad oder Kupplung prüfe ich erneut.
• Gewichte, Klebepunkte oder Abtrag müssen dauerhaft halten, sonst kommt die Unwucht zurück.

Wer diese Punkte sauber abarbeitet, reduziert Vibrationen meist deutlich schneller, als es mit reinem Probieren möglich wäre. Genau darin liegt der praktische Wert einer guten Wuchtung: Der Antrieb läuft ruhiger, die Elektronik wird weniger gestört und die Mechanik hält länger durch.
