Die Maschinenkanone MK 103 war eine ungewöhnlich leistungsstarke 30-mm-Bordwaffe: mehr Durchschlag und höhere Geschwindigkeit als bei der leichten MK 108, aber auch deutlich mehr Masse, Rückstoß und Einbauaufwand. Wer die technischen Daten wirklich verstehen will, muss deshalb nicht nur auf das Kaliber schauen, sondern auf das Zusammenspiel aus Munition, Verschlussprinzip, Laufgeometrie und Flugzeugintegration. Genau darum geht es hier: um die Spezifikation, die Leistungsdaten, den praktischen Einsatz und die Punkte, die für Modellbauer und Technikinteressierte den Unterschied machen.
Die wichtigsten Fakten auf einen Blick
- Die 30-mm-Maschinenkanone war für den starren Einbau in Jagd- und Schlachtflugzeugen gedacht.
- Je nach Munition lag die Kadenz bei etwa 380 bis 420 Schuss pro Minute.
- Die Mündungsgeschwindigkeit reichte grob von 860 bis 940 m/s und war damit für den Luft-Boden-Einsatz sehr attraktiv.
- Mit rund 145 kg war die Waffe für Flugzeuge schwer und bauraumkritisch.
- Die Munition lief über einen Zerfallgurt, gezündet wurde elektrisch mit 24 V.
- Im Modellbau sind vor allem Lauf, Mündungsbremse, Munitionszuführung und die konkrete Einbaulage entscheidend.
Warum die 30-mm-kanone technisch so eigenständig war
Ich würde diese Waffe nicht als „einfach nur große Bordkanone“ einordnen. Ihr eigentliches Profil entsteht aus dem Versuch, eine hohe Mündungsgeschwindigkeit mit brauchbarer Feuerrate zu verbinden, ohne auf die Durchschlagsleistung zu verzichten, die man gegen gepanzerte Ziele brauchte. Das ist technisch anspruchsvoll, weil sich jede Verbesserung an einer Stelle sofort auf Gewicht, Rückstoß und Zuverlässigkeit an anderer Stelle auswirkt.
Entwickelt wurde die Kanone ab 1939 als Weiterentwicklung der MK 101 und ab 1943 in Serie gefertigt. Der Grundgedanke war klar: eine schwere Luftwaffenwaffe, die nicht nur gegen Flugziele, sondern auch gegen Boden- und Panzerziele sinnvoll eingesetzt werden konnte. Genau deshalb ist sie für Technikfreunde so interessant, denn sie steht zwischen den klassischen Rollen einer Flugzeugkanone und einer stark spezialisieren Anti-Panzer-Lösung.
Der Preis für diese Leistung war ein großer, schwerer Aufbau. Der lange Lauf und die robuste Mechanik machten die Waffe nicht gerade kompatibel mit jedem Jagdflugzeug. Erst die technischen Daten zeigen, warum dieser Ansatz im Flugzeugbau so anspruchsvoll war.

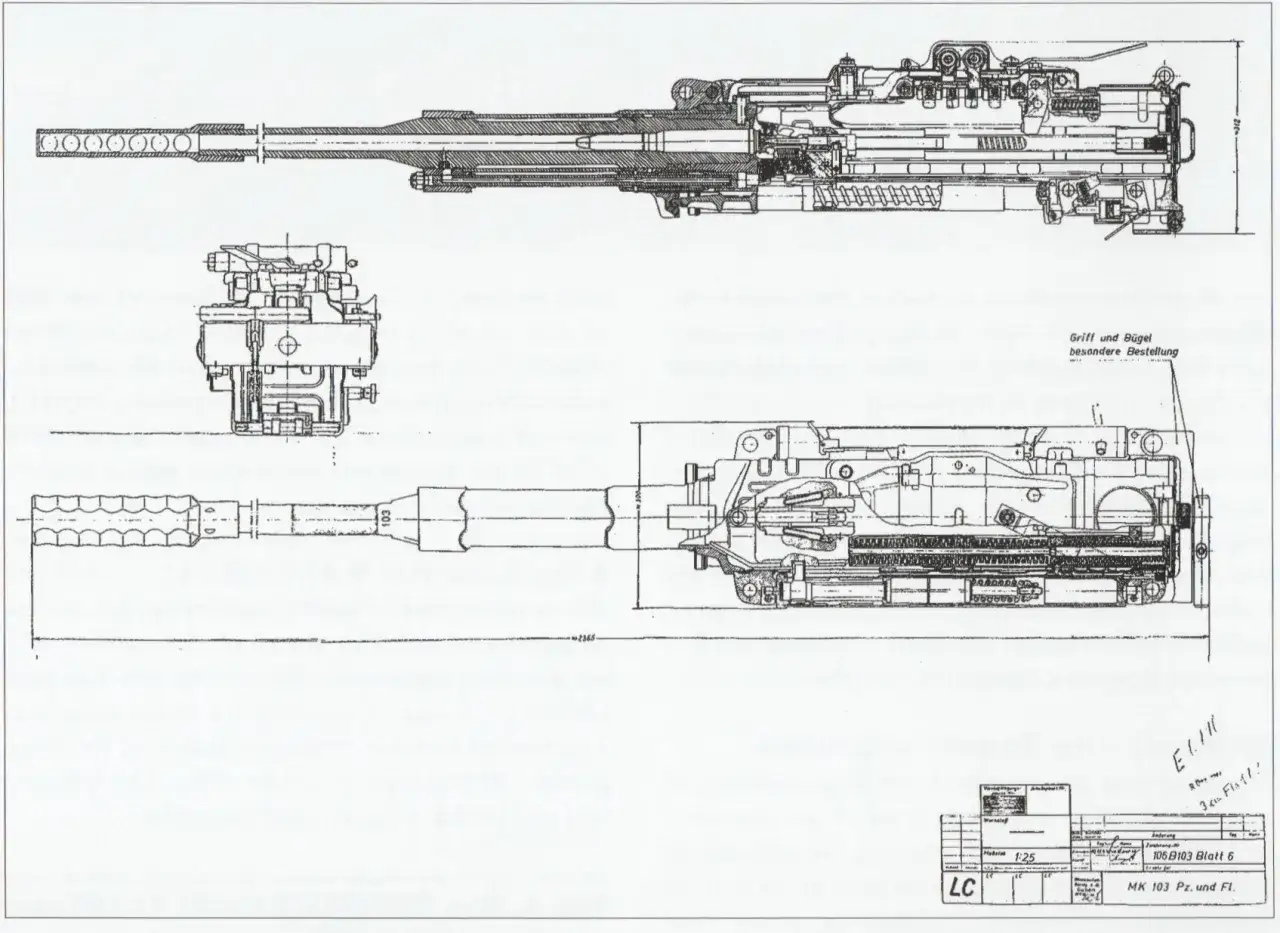

Technische Daten, die man wirklich kennen sollte
Für eine saubere Einordnung reicht das Kaliber allein nicht aus. Entscheidend sind die Maße, das Gewicht, die Kadenz und die Art, wie die Munition zugeführt und gezündet wird. Erst dann wird klar, weshalb die Waffe in manchen Flugzeugen überzeugte und in anderen schlicht zu groß und zu schwer war.
| Kenngröße | Wert | Einordnung |
|---|---|---|
| Kaliber | 30 mm | Schwere Bordkanone für gezielten Beschuss |
| Munition | 30 × 184 mm B | Lange Hülse für hohe Geschossleistung |
| Länge | 2318 mm, mit Mündungsbremse 2335 mm | Für Flugzeuge sehr groß |
| Rohrlänge | 1338 mm | Wichtig für die hohe Geschwindigkeit |
| Gewicht | 145 kg | Bauraum und Schwerpunkt wurden zum Thema |
| Schussfolge | 380 bis 420 Schuss/min | Deutlich unter einer reinen Schnellfeuerkanone |
| Mündungsgeschwindigkeit | 860 bis 940 m/s | Sehr stark für Luft-Boden-Rollen |
| Geschossgewicht | 330 bis 350 g | Hohe Wirkung pro Treffer |
| Patronengewicht | 800 bis 820 g | Erklärt den logistischen Aufwand an Bord |
| Zuführung | Zerfallgurt | Praxisnah für größere Munitionsvorräte |
| Zündung | Elektrisch, 24 V | Typisch für Luftwaffenbewaffnung jener Zeit |
Die Zahlen zeigen schon den Kern des Problems: Das System war stark, aber nicht leicht integrierbar. Genau an dieser Stelle wird die Munition wichtig, denn ihre Auslegung bestimmte den eigentlichen Charakter der Waffe.
Munition und Wirkprinzip bestimmen die Leistung
Aus meiner Sicht ist die Munition der eigentliche Schlüssel zum Verständnis. Die Waffe verschoss nicht nur ein „30-mm-Geschoss“, sondern unterschiedliche Ladungen mit verschiedenen Aufgaben. Je nach Munitionsart verschoben sich Geschwindigkeit, Wirkung und Eignung für Luft- oder Bodenziele spürbar.
| Munitionstyp | Typische Wirkung | Technische Bedeutung |
|---|---|---|
| Spreng- und Brandmunition | Starke Wirkung gegen weiche Ziele und Flugzeuge | Hier lag die praktische Vielseitigkeit der Waffe |
| Panzerbrechende Hartkernmunition | Deutlich bessere Wirkung gegen gepanzerte Ziele | Wofür die hohe Mündungsgeschwindigkeit besonders wichtig war |
| Elektrisch gezündete Patrone | Schnelle und saubere Auslösung | Passt gut zu einem luftfahrttypischen Schusszyklus |
Der Unterschied zwischen den Munitionsarten ist nicht kosmetisch, sondern praktisch. Mit Sprengmunition konnte die Waffe gegen Flugzeuge und ungepanzerte Ziele arbeiten, mit panzerbrechender Munition wurde sie für den Bodenkampf interessant. Die Kombination aus hoher Mündungsgeschwindigkeit und schwerem Geschoss machte sie gegen gepanzerte Fahrzeuge brauchbar, auch wenn sie dafür nicht dieselbe Kadenz wie leichtere Systeme mitbrachte.
Wichtig ist auch das Funktionsprinzip: Die Kanone arbeitet mit einer Kombination aus Gasdruck- und Rückstoßprinzip. Vereinfacht gesagt hilft der Gasdruck beim Entriegeln, während der Rückstoß den weiteren Ladezyklus unterstützt. Das ist kein eleganter Minimalmechanismus, sondern eine Lösung, die Leistung und Robustheit zusammenhalten soll. Damit wird auch verständlich, warum die Waffe technisch anspruchsvoll blieb, obwohl sie äußerlich „nur“ wie eine Bordkanone wirkt.
Die Leistungsdaten sind damit kein Zufall, sondern das Ergebnis eines bewusst gewählten Kompromisses. Und genau dieser Kompromiss wird erst richtig sichtbar, wenn man den Einbau im Flugzeug betrachtet.
Einbau im Flugzeug war die eigentliche Herausforderung
Die Kanone war ursprünglich als Motorkanone gedacht, also für den Einbau in den Rumpf oder den Motorträger eines Flugzeugs. In der Praxis zeigte sich aber schnell, dass sie für kleine Jäger wie die Bf 109 zu groß und zu schwer war. Außerdem erzeugt eine so schwere Bordwaffe erhebliche Rückstoßkräfte, die das Flugzeug beim Feuern seitlich versetzen können, wenn die Integration nicht sehr sauber gelöst ist.

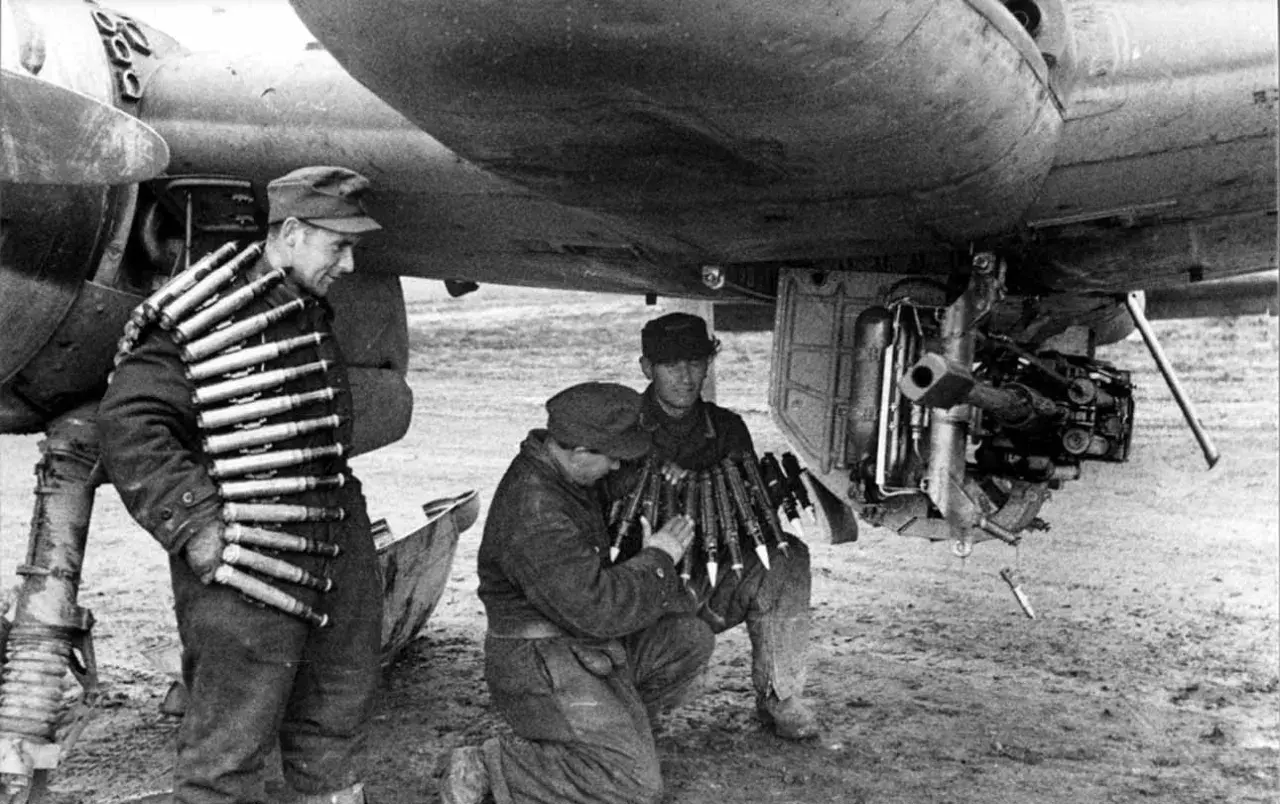

Besonders gut passte die Waffe in Spezialrollen. Die Hs 129 setzte sie als Hauptbewaffnung in einem unter dem Rumpf montierten Pod ein, also genau dort, wo Bauraum und Stabilität besser kalkulierbar waren. Spätere Einbauten in Muster wie die Do 335 zeigen, dass die Konstruktion eher in außergewöhnlichen Luftfahrzeugen als in klassischen Frontjägern ihre beste Heimat fand.
- Der Einbau verlangte ausreichend Bauraum für Verschluss, Zuführung und Lauf.
- Der Schwerpunkt musste trotz des hohen Gewichts kontrollierbar bleiben.
- Die Munitionszuführung durfte nicht zu enge Radien oder knickanfällige Wege haben.
- Die Rückstoßachse musste möglichst nahe an der Flugzeuglängsachse liegen.
- Wartung und Nachladen mussten im Feld noch praktikabel bleiben.
Für Modellbauer ist genau dieser Punkt Gold wert, weil nicht nur die Kanone selbst zählt, sondern vor allem ihre konkrete Umgebung. Eine sauber gebaute Waffe wirkt nur dann überzeugend, wenn der Einbau logisch ist. Und damit ist der direkte Vergleich zu den anderen deutschen 30-mm-Systemen der nächste sinnvolle Schritt.
So ordne ich sie im Vergleich zu MK 101 und MK 108 ein
Wenn ich die drei großen deutschen 30-mm-Systeme nebeneinanderstelle, sehe ich drei unterschiedliche Prioritäten. Die eine war auf maximale Durchschlagsleistung und hohe Geschwindigkeit getrimmt, die andere auf Kompaktheit und schnelle Feuerfolgen, und die dritte lag dazwischen. Genau in dieser Mitte steht die MK 103.
| Waffe | Gewicht | Kadenz | Mündungsgeschwindigkeit | Typische Stärke | Typischer Nachteil |
|---|---|---|---|---|---|
| MK 101 | ca. 139 kg | 230 bis 260 Schuss/min | ca. 900 m/s | Hohe Durchschlagskraft und Präzision | Schwer und langsam im Feuer |
| MK 103 | ca. 145 kg | 380 bis 420 Schuss/min | 860 bis 940 m/s | Guter Kompromiss aus Geschwindigkeit und Wirkung | Groß, schwer und bauraumkritisch |
| MK 108 | 58 kg | 650 Schuss/min | 505 bis 540 m/s | Kompakt, leicht und sehr schnell feuernd | Niedrigere Geschossgeschwindigkeit und flachere Einsatzgrenzen |
Im direkten Vergleich zeigt die MK 103, warum sie historisch oft als Kompromisswaffe gelesen wird. Sie war deutlich besser für den gezielten Bodeneinsatz geeignet als die MK 108, weil Geschossbahn und Auftreffenergie günstiger ausfielen. Gleichzeitig blieb sie leichter beherrschbar als die noch ältere, sehr langsame MK 101. Genau dieser Mittelweg macht sie technisch spannend, aber eben auch schwieriger unterzubringen.
Für die Einordnung genügt deshalb nicht die Frage „Welche Kanone war stärker?“. Die bessere Frage lautet: Welche Aufgabe sollte das Flugzeug erfüllen, und wie viel Gewicht, Platz und Rückstoß konnte es dafür akzeptieren? Erst dann wird die Wahl zwischen den Systemen nachvollziehbar.
Was Modellbauer und Technikfans daraus mitnehmen können
Wer die Waffe im Modell glaubwürdig darstellen will, sollte zuerst die Einbausituation festlegen. Das ist der Punkt, an dem viele Darstellungen schwächer werden als nötig, weil sie nur die Kanone selbst nachbilden, aber nicht den technischen Kontext. Ich achte dabei zuerst auf die Silhouette, erst danach auf die kleinen Details.
- Der Lauf ist lang und dominiert die Gesamtwirkung, deshalb sollte er im Modell nicht zu filigran wirken.
- Die Mündungsbremse ist ein sichtbares Erkennungsmerkmal und sollte sauber ausgearbeitet sein.
- Die Zuführung über den Zerfallgurt ist ein wichtiger Detailpunkt, wenn das Modell geöffnet oder halb offen gezeigt wird.
- Bei Pod-Installationen zählt die Lage unter dem Rumpf oft mehr als das reine Waffenmaß.
- In kleineren Maßstäben ist die stimmige Masse wichtiger als jedes einzelne Gravurdetail.
Für 1:72 gilt meist: weniger Einzelteile, mehr klare Form. Für 1:48 oder 1:32 darf man die Struktur des Verschlussgehäuses und der Aufnahme deutlich zeigen, weil die Waffe dort als Bauteil wirklich „atmen“ kann. Wer zusätzlich Patina, Rußspuren und leichte Gebrauchsspuren an den Übergängen setzt, gewinnt viel Glaubwürdigkeit, ohne ins Überladene zu rutschen.
Besonders stark wirkt das Ganze, wenn die Kanone nicht isoliert präsentiert wird, sondern mit der konkreten Flugzeugnase, dem Rumpfpod oder der Motorkanonen-Installation verbunden ist. Dann wird aus einem Metallrohr ein nachvollziehbares technisches System.
Warum diese Kanone bis heute als Ingenieurskompromiss fasziniert
Mich interessiert an dieser 30-mm-Kanone vor allem, wie klar sie die Grenzen von Flugzeugbewaffnung zeigt. Hohe Geschwindigkeit, schweres Geschoss, brauchbare Kadenz und robuste Wirkung klingen gut, aber in einem Flugzeug müssen diese Werte zusammen mit Gewicht, Bauraum und Rückstoß funktionieren. Genau daran erkennt man gute Konstruktion: nicht an einer einzelnen Zahl, sondern an der Balance der ganzen Lösung.
Wer die Waffe heute betrachtet, sieht deshalb mehr als nur historische Bewaffnung. Man sieht ein Stück Ingenieurgeschichte, in dem die Luftwaffe eine sehr harte Aufgabe technisch lösen wollte und dabei bewusst Kompromisse einging. Für Modellbauer ist das nützlich, weil sich daraus eine klare Regel ableiten lässt: Nicht die Kanone allein erzählen, sondern ihre Einbindung ins Flugzeug.
Wenn man diese Perspektive mitnimmt, wird aus der MK 103 kein abstraktes Datenblatt, sondern ein nachvollziehbares Stück Technikgeschichte, das noch immer logisch und lehrreich wirkt.
