THAAD gehört zu den interessantesten Bausteinen moderner Raketenabwehr, weil hier nicht die reine Feuerkraft zählt, sondern das Zusammenspiel aus Sensorik, Reaktionszeit und präziser Direktwirkung. Wer das System technisch einordnen will, muss vor allem verstehen, wie die Abfangrakete geführt wird, welche Rolle das AN/TPY-2-Radar spielt und wo die Grenzen eines solchen Schutzraums liegen. Genau diese Punkte ordne ich hier ein, damit die Funktionsweise klar wird und man die Rolle des Systems in einer mehrschichtigen Abwehr realistisch einschätzen kann.
Die wichtigsten Punkte auf einen Blick
- THAAD ist ein mobiles Abwehrsystem gegen kurz-, mittel- und mittelweit reichende ballistische Raketen in der Endphase ihres Fluges.
- Der Abfang erfolgt nach dem Hit-to-kill-Prinzip, also durch direkte kinetische Wirkung statt durch einen Sprengkopf.
- Eine Batterie besteht im Kern aus Launchern, AN/TPY-2-Radar, Feuerleitung, Kommunikation und Supportfahrzeugen.
- Öffentlich genannte Leistungsdaten liegen grob bei rund 200 Kilometern Reichweite und bis zu etwa 150 Kilometern Abfanghöhe.
- THAAD ist Teil einer Schichtabwehr und ersetzt Patriot oder Aegis nicht, sondern ergänzt beide Systeme.
- Für Modellbauer ist vor allem das Fahrzeugensemble mit Radar, Stromversorgung und Kabelwegen interessant.
Was THAAD technisch eigentlich leistet
THAAD ist kein klassisches Flugabwehrsystem gegen alles, was sich bewegt, sondern ein spezialisierter Abfangschirm gegen ballistische Bedrohungen. Gemeint sind vor allem Ziele, die nach einem ballistischen Flugprofil in die terminale Phase eintreten, also kurz vor dem Einschlag oder beim Wiedereintritt in die Atmosphäre. Genau dort setzt THAAD an: Die Rakete versucht, den anfliegenden Gefechtskopf im letzten Abschnitt zu treffen und zu zerstören, bevor er sein Ziel erreicht.
Technisch entscheidend ist dabei, dass THAAD ohne Sprengkopf arbeitet. Die Abfangrakete vernichtet das Ziel durch ihre eigene Bewegungsenergie. Das klingt simpel, ist in der Praxis aber extrem anspruchsvoll, weil Zielerkennung, Bahnverfolgung und Fehldiskriminierung in sehr kurzer Zeit zusammenlaufen müssen. Für mich ist das der Kern des Systems: nicht rohe Masse, sondern präzise Sensorik plus exakte Flugführung.
Der Einsatzbereich umfasst vor allem Kurz-, Mittel- und Mittelstreckenraketen. Marschflugkörper oder Flugzeuge sind nicht die primäre Aufgabe dieses Systems. Genau deshalb wird THAAD in der Regel als obere Schicht einer abgestuften Raketenabwehr verstanden. Das bringt uns direkt zum Aufbau der Batterie, denn ohne Radar, Feuerleitung und Energieversorgung wäre die Abfangrakete nur ein sehr teures Projektil.
Wie eine Batterie aufgebaut ist
Eine THAAD-Batterie ist ein Verbund aus mehreren Fahrzeugen und Teilkomponenten, die erst zusammen das eigentliche Waffensystem ergeben. Öffentlich verfügbare US-Unterlagen beschreiben fünf Hauptbereiche, die man sauber voneinander trennen sollte: Abfangraketen, Launcher, AN/TPY-2-Radar, Feuerleit- und Kommunikationsstation sowie das spezielle Unterstützungsequipment. Erst das Zusammenspiel dieser Teile macht die schnelle Verlegung und den Betrieb überhaupt möglich.
| Komponente | Aufgabe | Warum sie wichtig ist |
|---|---|---|
| Interceptors | Abfangkörper ohne Sprengkopf | Sie übernehmen den eigentlichen Treffer gegen das Ziel. |
| Launcher | Mobile Startfahrzeuge | Sie bestimmen, wie viele Abfangraketen sofort verfügbar sind. |
| AN/TPY-2-Radar | Hochauflösendes X-Band-Radar zur Suche, Verfolgung und Zieltrennung | Es liefert die Datenbasis für die Bekämpfung. |
| Fire Control and Communication | Gefechtsführung, Freigabe und Datenverteilung | Hier wird aus Radardaten eine konkrete Abschusslösung. |
| Support Equipment | Strom, Kühlung, Daten, Transport und Versorgung | Ohne diese Ebene ist der Standort nicht dauerhaft betreibbar. |

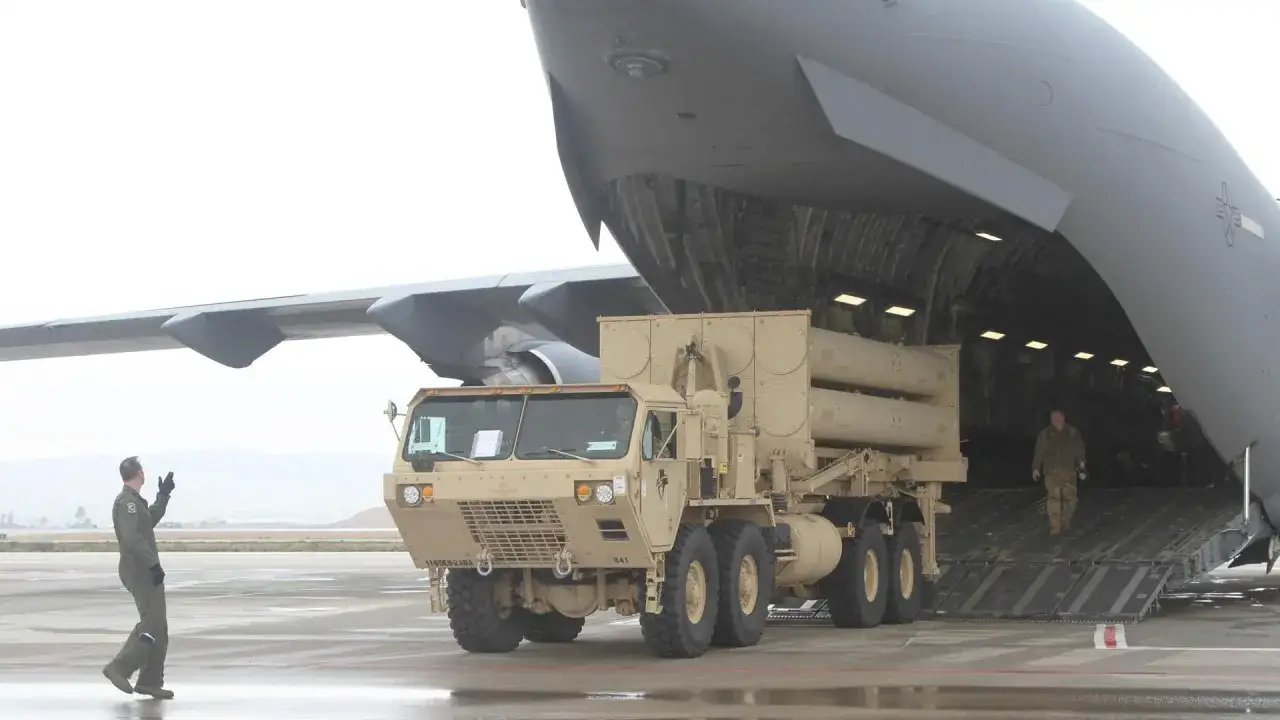

In der klassischen Auslegung trägt ein Launcher acht Abfangraketen, eine Batterie typischerweise sechs Launcher. Das ergibt 48 Schuss pro Batterie, was nach viel klingt, im Mehrfachangriff aber schnell knapp werden kann. Dazu kommt: Ein THAAD-Standort ist nicht im Handumdrehen aufgebaut. Realistisch braucht es Stunden bis Tage, weil Radar, Energieversorgung, Verkabelung und Lageaufbau sauber zusammenpassen müssen. Genau deshalb ist THAAD mobil, aber nicht im Sinne einer leichten Schnellverlege-Waffe. Der nächste Punkt ist deshalb die Frage, welchen Raum das System tatsächlich abdecken kann.
Welche Reichweite und Abfanghöhe realistisch sind
Für die öffentliche Einordnung werden THAAD oft grob etwa 200 Kilometer Reichweite und bis zu rund 150 Kilometer Abfanghöhe zugeschrieben. Ich formuliere das bewusst als Arbeitsrahmen und nicht als starre Grenzlinie, weil die wirksame Abfanggeometrie stark von Zielkurs, Anflugwinkel, Radarsicht und der Position der Batterie abhängt. Ein solcher Schutzraum ist also kein Kreis auf der Landkarte, sondern ein dynamisches geometrisches Fenster.
Wovon die tatsächliche Wirksamkeit abhängt, lässt sich recht gut zusammenfassen:
- Zielbahn - Je steiler oder ungünstiger die Flugbahn, desto enger wird das Zeitfenster für die Abwehr.
- Radargeometrie - Das AN/TPY-2 muss das Ziel früh, sauber und mit hoher Auflösung erfassen können.
- Terrain und Standort - Berge, Küstenlage oder große Entfernungen verändern die Abfanggeometrie spürbar.
- Vernetzung - Fremdsensoren und vorgeschaltete Warnsysteme können wertvolle Sekunden gewinnen.
- Zieltrennung - Je besser echte Gefechtsköpfe von Trümmern oder Täuschkörpern unterschieden werden, desto höher die Trefferchance.
Gerade der letzte Punkt ist wichtig. Das X-Band-Radar des Systems ist darauf ausgelegt, sehr feine Unterschiede in der Zielsignatur zu erkennen. Das hilft bei der Diskriminierung, also beim Herausfiltern des echten Bedrohungsobjekts aus einem oft unübersichtlichen Echofeld. Damit wird schon klar, warum THAAD nie isoliert betrachtet werden sollte.
Warum das System nur im Verbund wirklich stark ist
THAAD entfaltet seinen eigentlichen Nutzen erst in einer Schichtabwehr. Die Idee dahinter ist simpel, aber militärisch sehr wirksam: Ein anfliegendes Ziel soll nicht nur einmal, sondern auf mehreren Ebenen bekämpft werden. THAAD übernimmt die obere terminale Schicht, Patriot deckt die tiefere Schicht ab, und Systeme wie Aegis BMD können in einer anderen Flugphase ansetzen. Das reduziert das Risiko eines Durchbruchs deutlich, weil nicht alles an einer einzigen Abfangchance hängt.
| System | Hauptrolle | Stärker in dieser Schicht | Typische Grenze |
|---|---|---|---|
| THAAD | Obere terminale Abwehr | Ballistische Ziele in hoher Endphase | Kein Allzweckschutz gegen alle Luftziele |
| Patriot PAC-3 MSE | Untere terminale Abwehr | Schutz einzelner Objekte und niedrigerer Abfangraum | Kleineres Abfangfenster als THAAD |
| Aegis BMD | Mittlere Schicht | Netzwerk- und flächenbezogener Abfang im Verbund | Abhängig von Plattform und Einsatzraum |
Was in der Praxis oft übersehen wird: Nicht die einzelne Rakete ist der entscheidende Faktor, sondern die Kette aus Warnung, Verfolgung, Freigabe und Feuerleitung. THAAD ist deshalb weniger eine Insellösung als ein Baustein in einem abgestuften Gefechtsnetz. Wenn man das verstanden hat, wirken die Grenzen des Systems gleich viel nachvollziehbarer.
Wo die Grenzen liegen und warum das wichtig ist
Ich halte es für einen Fehler, THAAD als universellen Schutzschild zu lesen. Das System ist hochspezialisiert, aber nicht allzuständig. Es ist nicht dafür gebaut, klassische Flugzeuge, Marschflugkörper oder Artilleriegeschosse im gleichen Sinn abzufangen wie eine vielseitige Kurzstreckenabwehr. Sein Schwerpunkt liegt klar auf ballistischen Bedrohungen in einer bestimmten Flugphase.
Hinzu kommt die materielle Begrenzung. Jeder Launcher trägt zwar acht Abfangraketen, aber die Munition ist teuer und die Gesamtzahl pro Batterie bleibt endlich. Die Abwehrleistung hängt also nicht nur vom Trefferprinzip ab, sondern auch von der Verfügbarkeit der Abfangkörper. Dazu kommen Strombedarf, Kühlung, Platzbedarf und Personal. Ein THAAD-Standort ist ein logistisches Paket, kein einzelnes Fahrzeug.
Auch die Wahrnehmung der Reichweite führt oft in die Irre. Wer 200 Kilometer hört, denkt schnell an einen festen, nahezu lückenlosen Schutzring. In Wirklichkeit ist die Abfangzone stark von der Geometrie des Angriffs abhängig. Je nach Lage kann der wirksame Raum kleiner oder größer ausfallen. Genau deshalb sind Standortwahl und Sensorlage so wichtig. Für den Modellbau ist das übrigens ein sehr interessanter Punkt, weil man die reale Komplexität im Kleinen sichtbar machen kann.
Was das für Modellbauer technisch interessant macht
Für einen glaubwürdigen Nachbau ist THAAD vor allem wegen seiner Systemarchitektur spannend. Das auffälligste Element ist zwar der Launcher, aber die Szene wirkt erst dann überzeugend, wenn Radar, Führungsfahrzeug, Stromversorgung und Kabelwege mitgedacht werden. Eine Batterie lebt optisch von ihrer Infrastruktur, nicht nur von den Startfahrzeugen.
Worauf ich beim Nachbau zuerst achten würde:
- Radar als Blickfang - Das AN/TPY-2 prägt die Silhouette stärker als jede einzelne Rakete.

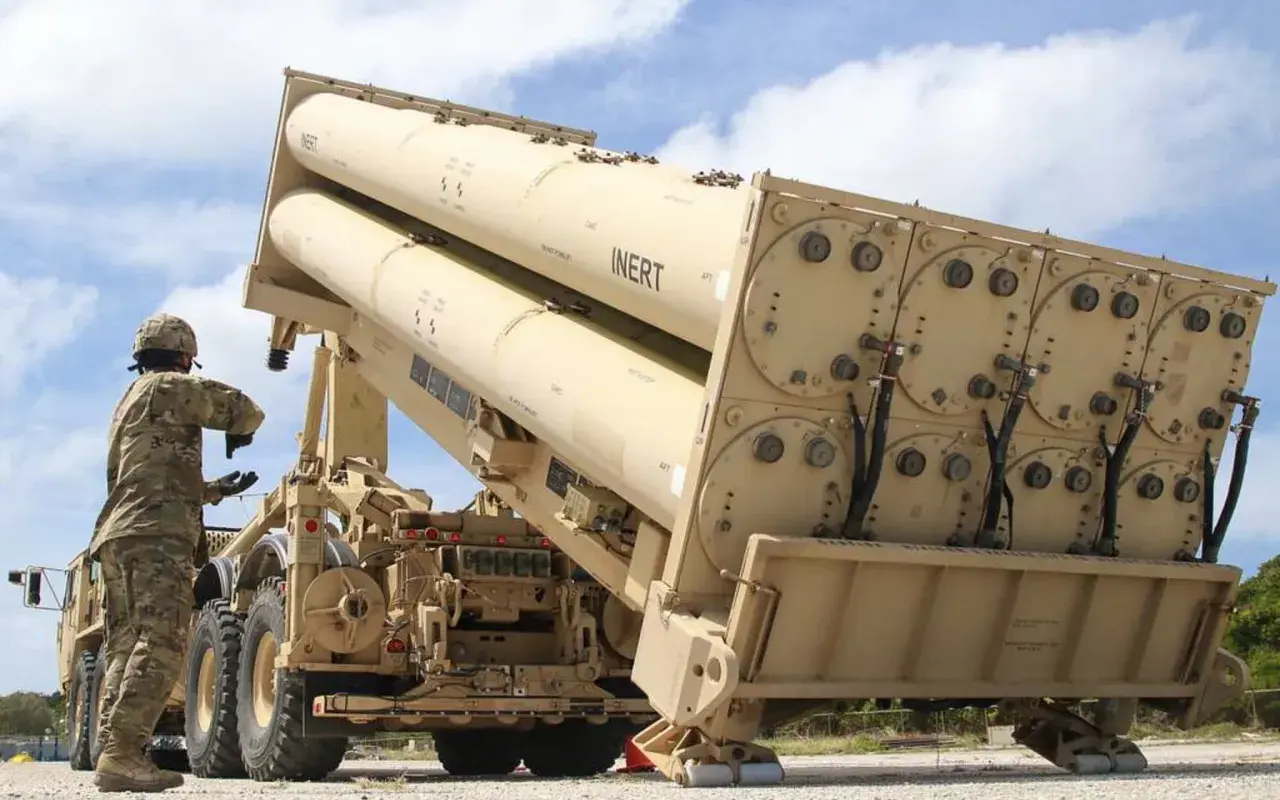

- Launcher mit acht Kanistern - Die vertikale Startanordnung sollte klar erkennbar sein.
- Supportfahrzeuge - Generator, Kühlung und Kommunikationskomponenten machen die Szene erst glaubwürdig.
- Abstände im Layout - Eine Batterie wirkt technisch überzeugender, wenn nicht alles eng aneinandergequetscht steht.
- Zurückhaltende Alterung - Ein Einsatzstandort sieht benutzt aus, aber nicht chaotisch.
Gerade für Dioramen ist das ein dankbares Motiv, weil Technik, Mobilität und Gefechtslogik sichtbar werden. Die Herausforderung liegt nicht darin, einfach ein Startfahrzeug hinzustellen, sondern die Funktionskette des Systems im Kleinen nachzubilden. Genau dort wird aus einem Modell ein ernstzunehmendes Technikbild.
Die drei Fragen, die bei THAAD zuerst zählen
Wenn ich THAAD sauber einordnen will, stelle ich mir zuerst drei Fragen: Was sieht das Radar?, welche Schicht fängt ab? und wie viele Abfangchancen bleiben tatsächlich übrig? Diese drei Punkte sagen mehr über die Leistungsfähigkeit aus als ein einzelner Zahlenwert auf dem Papier.
THAAD ist deshalb ein starkes, aber bewusst begrenztes System. Seine Stärke liegt in der oberen Schicht der Raketenabwehr, in der exakten Zielverfolgung und in der Integration in ein größeres Netz. Seine Grenze liegt darin, dass es nicht für jede Bedrohung und nicht für jede Lage die richtige Antwort ist. Wer das nüchtern betrachtet, versteht das System besser als mit jeder bloßen Typenbeschreibung.
