Der SA-6 beziehungsweise 2K12 Kub gehört zu den markantesten sowjetischen Flugabwehrraketensystemen des Kalten Krieges. Wer ihn wirklich verstehen will, muss nicht nur die Rakete selbst sehen, sondern auch das Zusammenspiel aus Radarfahrzeug, Startfahrzeugen und Nachladung. Genau das ordnet dieser Artikel ein: Technik, Einsatzlogik, historische Bedeutung und die Punkte, die für Modellbauer wirklich zählen.
Die wichtigsten Fakten auf einen Blick
- 2K12 Kub ist ein mobiles, kettenbasiertes Flugabwehrraketensystem für niedrige bis mittlere Höhen.
- Eine Batterie arbeitet mit einem Radarfahrzeug 1S91, mehreren 2P25-Startfahrzeugen und Nachladern.
- Die Einsatzspanne liegt je nach Version bei rund 4 bis 23 km und etwa 25 bis 10.000 m Höhe.
- Die Rakete 3M9 ist rund 5,8 m lang, wiegt etwa 600 bis 635 kg und wird halbaktiv per Radar geführt.
- Der Kub wurde 1973 im Jom-Kippur-Krieg berühmt, weil er tieffliegende Ziele sehr ernsthaft bedrohte.
- Für Modellbauer ist vor allem die Batterie als Gesamtbild interessant, nicht nur ein einzelner Launcher.
Was hinter dem System steckt
Der 2K12 Kub ist kein klassisches Punktverteidigungssystem und auch keine schwere strategische Großraumabwehr. Ich ordne ihn als bewegliche Luftverteidigung für den Vorfeld- und Truppenschutz ein, also als System, das mit Bodentruppen mitgeht und Gegner in niedriger bis mittlerer Höhe unter Druck setzt. Genau dafür war er gebaut: schnell verlegbar, gepanzert, auf Kettenfahrgestellen und mit einer klaren, frontnahen Rolle.
Technisch ist der Kub interessant, weil er seine Ziele nicht einfach „sucht und abschießt“, sondern über ein abgestuftes Radarkonzept arbeitet. Das Ziel wird erfasst, verfolgt und für die halbaktive Lenkung beleuchtet. Die Rakete folgt also nicht blind, sondern braucht die Radarinformation vom Batteriefahrzeug. Das klingt heute fast selbstverständlich, war aber in den 1960er-Jahren ein beachtlicher Schritt nach vorn.
Die Entwicklung begann 1958, die Einführung in sowjetische Dienste folgte 1967. Schon dieser Zeitrahmen zeigt, wie ernst Moskau mobile Luftverteidigung genommen hat. Für mich ist der Kub deshalb vor allem ein Lehrstück darüber, wie Luftabwehr an die Bewegung des Gefechtsfelds angepasst wurde.
So ist eine Batterie aufgebaut
Eine Kub-Batterie war immer mehr als nur ein Werfer. Das macht sie im Modellbau anspruchsvoll, aber auch deutlich spannender als ein einzelnes Fahrzeug auf einer Base. Die eigentliche Wirkung entsteht erst im Verbund aus Radar, Startfahrzeugen und Nachladung.
| Komponente | Aufgabe | Was daran optisch wichtig ist |
|---|---|---|

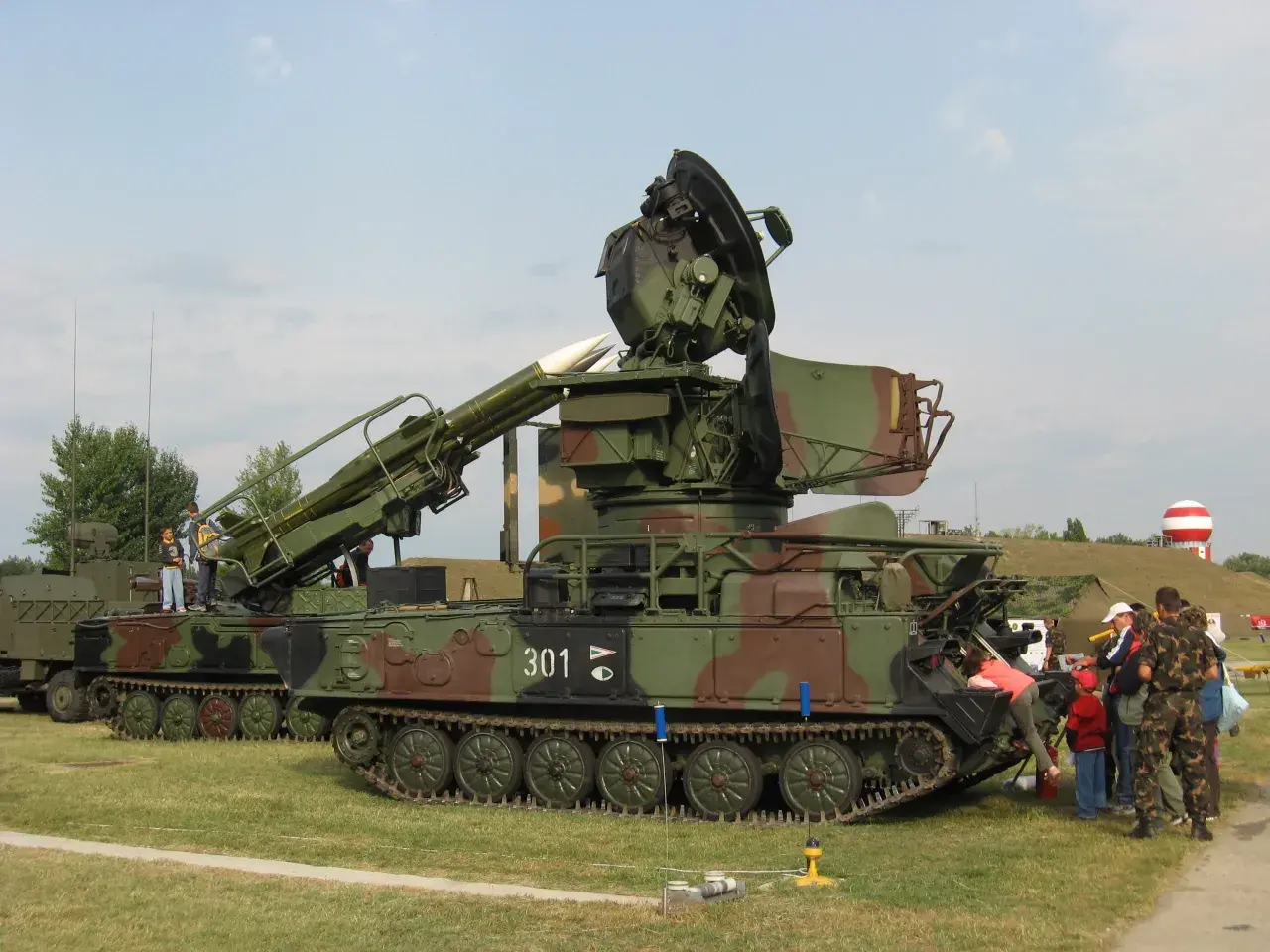

| 1S91 SURN | Sucht, verfolgt und identifiziert Ziele; dient auch der Zielbeleuchtung | Die markanten Radarkörper und die kompakte Silhouette machen das Fahrzeug zum Blickfang |
| 2P25-Startfahrzeug | Trägt drei 3M9-Raketen und bringt sie in Feuerstellung | Die angehobenen Raketen und die Drehplattform prägen den typischen Kub-Look |
| 2T7-Nachladefahrzeug | Bringt Ersatzraketen und versorgt die Startfahrzeuge | Der kleine Kran und die Lade-Szene geben dem Diorama sofort Glaubwürdigkeit |
| 3M9-Rakete | Bekämpft das Ziel mit halbaktiver Radarlenkung | Die lange, schlanke Form mit den charakteristischen Flächen ist typisch |
Die Batterie ist außerdem stark vom Radarfahrzeug abhängig. Das 1S91-System vereinte Suche und Verfolgung, mit einer Suchreichweite von etwa 75 km und einer präziseren Verfolgung im Bereich von ungefähr 28 km. Fällt dieses Fahrzeug aus, ist die Batterie praktisch nicht mehr kampffähig. Genau das ist die Schwachstelle, die man in jeder seriösen Darstellung mitdenken sollte.
Ein weiterer praktischer Punkt ist die Nachladung. Für die 3-Raketen-Beladung eines Startfahrzeugs werden rund 9 Minuten genannt. Das ist kein Detail, das man nur in Tabellen kennen muss. Es erklärt auch, warum die Fahrzeuge im Betrieb nie isoliert zu denken sind, sondern immer als kleine, abgestimmte Feuerstellung.
Wer die Grundstruktur verstanden hat, kann den Kub viel besser von anderen sowjetischen Systemen abgrenzen. Genau das schaue ich mir jetzt im direkten Vergleich mit dem Buk an.
Kub und Buk im direkten Vergleich
Der Kub wird oft mit dem späteren Buk-System verwechselt, und das ist verständlich. Beide stammen aus der sowjetischen Schule mobiler Luftverteidigung. Der Unterschied liegt aber in der Entwicklungsstufe: Der Kub war der Vorläufer, Buk die Antwort auf seine sichtbar gewordenen Grenzen.
| Merkmal | 2K12 Kub | Buk |
|---|---|---|
| Rolle | Mobile Mittelstrecken-Luftabwehr für den Truppenschutz | Weiterentwickelte mobile Luftabwehr mit größerer Eigenständigkeit |
| Feuerleitung | Stark an das einzelne Radarfahrzeug gebunden | Bessere Mehrziel- und Reaktionsfähigkeit |
| Gefechtscharakter | Kompakt, klassisch, klar lesbar | Technisch komplexer und moderner im Auftreten |
| Historische Bedeutung | Weckruf für mobile Luftabwehr im Kalten Krieg | Direkte Lehre aus den Grenzen des Kub |
| Für Modellbauer | Sehr ikonisch durch die saubere Batterie-Geometrie | Mehr Details, aber weniger „klassische“ Silhouette |
Ich finde den Vergleich vor allem deshalb hilfreich, weil er den Kub nicht kleiner macht, sondern präziser einordnet. Der Buk ist nicht einfach „der bessere Kub“, sondern die nächste Antwort auf dieselbe Grundfrage: Wie schützt man bewegliche Truppen gegen Luftangriffe, ohne selbst unbeweglich zu werden?
Damit ist der historische Kern schon gut sichtbar. Entscheidend bleibt aber, warum der Kub in Konflikten so ernst genommen wurde.
Warum der Kub im Krieg so ernst genommen wurde
Spätestens im Jom-Kippur-Krieg 1973 zeigte der Kub, was mobile Luftverteidigung leisten konnte. Tieffliegende Angriffsflugzeuge, die auf alte Muster vertrauten, gerieten plötzlich in einen sehr unangenehmen Wirkungsbereich. Das System war nicht unfehlbar, aber es zwang Gegner dazu, Taktik, Höhe und Anflugprofile zu ändern. Genau das macht ein Flugabwehrsystem gefährlich: Es muss nicht alles treffen, um den Luftkrieg zu beeinflussen.
Ein Begriff, der dabei immer wieder fällt, ist SEAD. Das steht für die Unterdrückung gegnerischer Luftabwehr und beschreibt den Versuch, Radarstellungen und Führungsfahrzeuge auszuschalten oder zu blenden. Beim Kub war das logisch, weil die Batterie stark vom Radarzentrum abhängt. Wer dieses Zentrum trifft oder zur Funkstille zwingt, nimmt der gesamten Stellung einen Großteil ihres Gefechtswerts.
Auch spätere Einsätze in anderen Konflikten haben gezeigt, dass der Kub vor allem dann gefährlich bleibt, wenn Besatzung, Wartung und Verlegung funktionieren. Altert die Elektronik, leidet die Ausbildung oder fehlt die Beweglichkeit, sinkt die Wirksamkeit deutlich. Das ist keine romantische Cold-War-Nostalgie, sondern die nüchterne Realität einer Waffengattung, die von Reaktionszeit und Sensorik lebt.
Genau deshalb lohnt sich der Blick auf Varianten und Modernisierungen. Wer nur „Kub“ sagt, lässt oft wichtige Unterschiede weg.
Welche Varianten und Modernisierungen wichtig sind
Unter dem Namen Kub liefen mehrere Ausbaustufen, und im Export tauchte häufig die Bezeichnung Kvadrat auf. Für die Praxis ist das wichtig, weil die Silhouette zwar ähnlich bleibt, Details aber je nach Version deutlich abweichen können. Wer ein Vorbild sucht, sollte deshalb immer die konkrete Epoche und den Nutzerstaat prüfen.
- Frühe Kub-Versionen zeigen die klassische Grundform mit sehr klarer Batterie-Anordnung.
- Kub-M1 bis Kub-M4 brachten schrittweise Verbesserungen bei Elektronik, Gefechtsführung und Einsatzwert.
- Kvadrat war die Exportbezeichnung und erschien oft mit nationalen Anpassungen.
- Moderne nationale Umbauten erhielten teils aktualisierte Funk- und Radarkomponenten, ohne das Grundkonzept zu verlassen.
Für Modellbauer ist das eine wichtige Warnung vor einem typischen Fehler: Nicht jede Maschine mit derselben Grundsilhouette ist automatisch dieselbe Version. Kleine Unterschiede bei Antennen, Staukästen, Bedienkonsolen oder Farbgebung entscheiden oft darüber, ob ein Modell glaubwürdig wirkt oder nur „irgendwie sowjetisch“ aussieht.
Ich würde deshalb immer zuerst das Referenzfoto festnageln und erst danach den Bausatz auswählen. Das spart im Nachhinein deutlich mehr Zeit, als man am Anfang glaubt.
Bei der Umsetzung selbst kommt es vor allem auf die Gruppierung an. Genau dort trennt sich eine saubere technische Darstellung von einem beliebigen Einzelmodell.
Worauf Modellbauer bei der Umsetzung achten
Ein Kub-Modell wirkt erst dann stark, wenn es als System gelesen werden kann. Ein einzelnes Startfahrzeug ist korrekt, aber ein vollständiger Batteriebetrieb erzählt viel mehr. Wer die Technik ernst nimmt, baut daher nicht nur ein Fahrzeug, sondern eine Einsatzszene.
Die Batterie als Szene denken
Die glaubwürdigste Darstellung ist für mich eine Stellung mit Radar in der Mitte, dazu zwei bis vier Startfahrzeuge und mindestens ein Nachlader. Schon diese Anordnung macht optisch klar, dass es sich um Luftverteidigung handelt und nicht um ein beliebiges Kettenfahrzeug. Wenn der Platz reicht, lohnt sich auch ein leicht asymmetrisches Layout. Paradeartige Perfektion sieht oft sauber aus, aber weniger realistisch.
- Setze das Radarfahrzeug nicht an den Rand, sondern als Zentrum der Stellung.
- Richte die Startfahrzeuge leicht unterschiedlich aus, damit die Szene lebt.
- Zeige ein Fahrzeug im Nachladezustand oder mit offener Luke, um Betrieb zu suggerieren.
- Halte die Raketen oft sauberer als das Laufwerk, denn genau dieser Kontrast wirkt glaubwürdig.
Elektronik sinnvoll einsetzen
Wenn du im Modell Elektronik ergänzen willst, dann gezielt. Ein drehbares Radar, eine dezente Innenbeleuchtung oder ein ruhiger Stellungswechsel wirken stärker als ein Effektfeuerwerk. Der Kub lebt von Technik, nicht von Show. Gerade bei elektronischen Ergänzungen gilt: weniger ist mehr.
Lesen Sie auch: Flakturm Friedrichshain - Mehr als nur ein Trümmerberg?
Lackierung und Gebrauchsspuren
Beim Finish sind Erdspuren an Laufwerk und Unterwanne wichtig, während Radarkörper und Raketen oft etwas gepflegter wirken. In 1:72 zählt vor allem die Gesamtform; in 1:35 fallen Hydraulik, Kabel, Halterungen und Besatzungsfiguren deutlich stärker ins Auge. Ich würde deshalb den Detailgrad immer an den Maßstab koppeln, statt blind alles maximal aufzurüsten.
Ein häufiger Fehler ist übrigens, zu viel „Heldenszene“ zu bauen. Der Kub sieht am besten aus, wenn er betriebsbereit, aber nicht geschniegelt wirkt: Arbeitsspuren, technische Funktion und etwas Feldcharakter machen den Unterschied. Genau das transportiert den historischen Eindruck viel besser als übertriebene Alterung oder zu dunkle Washes.
Damit ist der Kub nicht nur militärisch, sondern auch modellbauerisch eingeordnet. Der letzte Blick richtet sich darauf, warum dieses System 2026 noch immer mehr ist als ein Museumsträger.
Warum der Kub auch 2026 noch mehr kann als Nostalgie
Auch 2026 ist der Kub kein bloßer Ausstellungsname. Er steht für eine Phase, in der mobile Luftverteidigung zur zentralen taktischen Fähigkeit wurde. Viele spätere Systeme haben genau daraus gelernt: Sensoren müssen mobil sein, die Stellung muss schnell verlegt werden können, und der Gefechtswert hängt nicht an einem einzelnen Fahrzeug, sondern an der Zusammenarbeit der ganzen Batterie.
Für mich ist das die eigentliche Stärke dieses Themas: Der Kub erklärt, warum moderne kurze und mittlere Luftverteidigung heute so aussieht, wie sie aussieht. Wer ihn versteht, liest auch spätere Systeme wie Buk, SPYDER oder andere SHORAD-Konzepte viel genauer. Und wer modellbauerisch arbeitet, bekommt ein Vorbild mit klarer Form, technischer Logik und starker historischer Erzählkraft.
Wenn du den Kub als Modell oder als historisches Thema umsetzt, würde ich immer zuerst die Batteriestruktur, dann die Version und erst danach die Lackierung festlegen. Genau diese Reihenfolge sorgt dafür, dass aus einem alten Flugabwehrsystem ein stimmiges, glaubwürdiges Projekt wird.
