Ein Artilleriegeschütz ist keine Waffe für den direkten Nahkampf, sondern ein System für Reichweite, Wirkung und präzise Feuerunterstützung. Wer verstehen will, wie eine Artilleriekanone funktioniert, muss das Zusammenspiel aus Rohr, Verschluss, Lafette, Rücklauf und Feuerleitung sehen. Genau darum geht es hier: Ich ordne die Technik ein, erkläre die wichtigsten Bauarten und zeige, was moderne Systeme von klassischen Geschützen unterscheidet.
Die wichtigsten Punkte zu Funktion, Typen und Wirkung
- Ein Geschütz wirkt nie nur über das Rohr, sondern immer im Zusammenspiel mit Lafette, Rücklauf und Richtanlage.
- Moderne Rohrartillerie erreicht je nach System Reichweiten von 30 bis 40 Kilometern; das ist für die taktische Einordnung entscheidend.
- Kanone, Haubitze und Mörser unterscheiden sich vor allem in Schussbahn, Reichweite und Einsatzrolle.
- Heutige Artillerie arbeitet vernetzt: Aufklärung, Feuerleitung und Wirkung gehören zusammen.
- Für Modellbauer zählen vor allem Proportionen, Rohrwinkel, Rückstoßdarstellung und saubere Anbauteile.
Was ein Geschütz technisch ausmacht
Im Kern ist ein Artilleriegeschütz ein System, das ein Geschoss mit hoher Energie auf eine große Entfernung bringt. Der Unterschied zu kleineren Waffen liegt nicht nur im Kaliber, sondern in der Art, wie das Geschütz aufgebaut ist und wie es seine Rückstoßkräfte beherrscht. Ich würde ein solches System immer über vier Fragen lesen: Wie wird geladen? Wie wird abgedichtet? Wie wird das Rohr geführt? Und wie wird der Rückstoß aufgefangen?
Der Begriff Artillerie steht dabei für die gesamte Waffengattung, die mit großkalibrigen Geschützen arbeitet. In der Praxis reden wir meist über Kanonen und Haubitzen, also Rohrwaffen, die Ziele auf größere Distanz bekämpfen. Die reine Größe allein sagt aber noch wenig aus. Ein modernes Geschütz ist vor allem eine Kombination aus Mechanik, Ballistik und Feuerleitung.
Genau an dieser Stelle liegt ein häufiger Denkfehler: Viele schauen zuerst auf das Kaliber, obwohl die Rohrlänge, die Munition, die Lafette und das Feuerleitsystem oft mehr über die Leistung verraten. Darum lohnt sich der Blick auf den Aufbau als Nächstes.

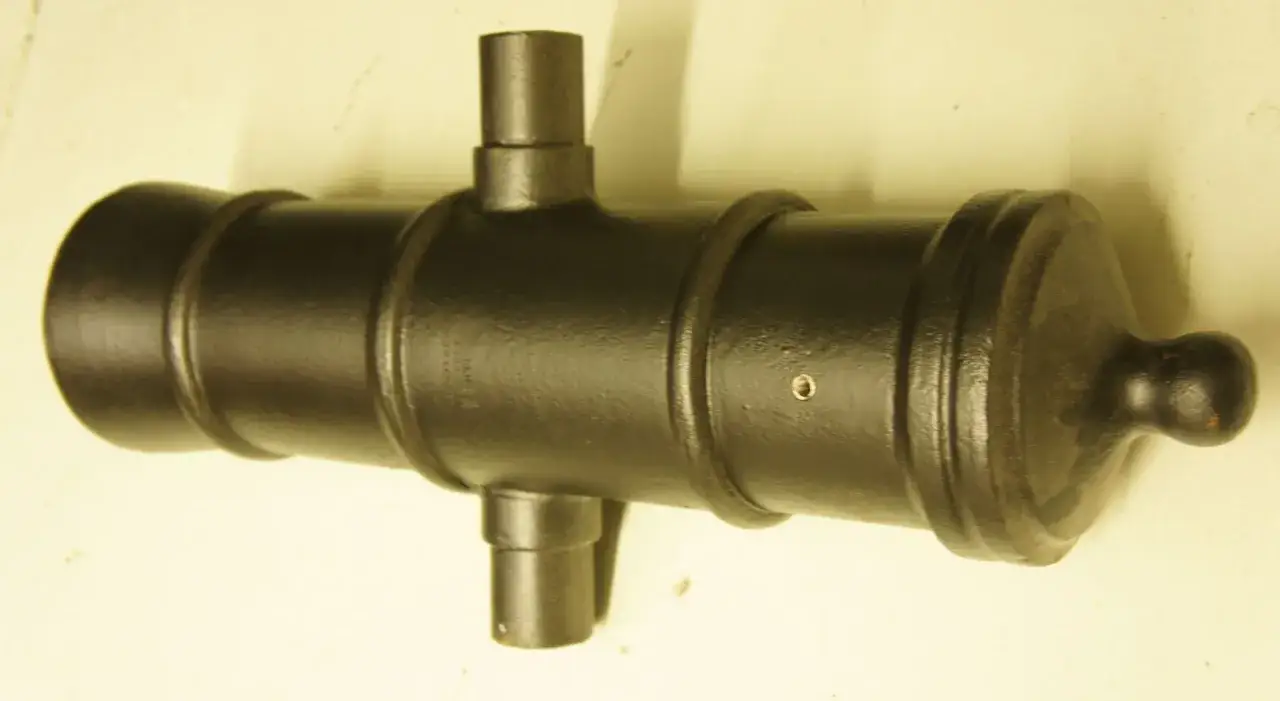

Wie ein Geschütz aufgebaut ist
Die Grundbauteile sind bei den meisten Systemen erstaunlich ähnlich, auch wenn die Ausführung von historisch bis hochmodern reicht. Für ein sauberes Verständnis reicht es, die wichtigsten Baugruppen klar zu trennen:
- Rohr - hier wird das Geschoss beschleunigt; Rohrlänge und Innenprofil beeinflussen Reichweite und Präzision.
- Verschluss - er dichtet das Rohr nach hinten ab und hält den Gasdruck beim Schuss kontrolliert zurück.
- Lafette - sie trägt das Geschütz und ermöglicht das Richten in Höhe und Seite.
- Rücklaufbremse und Vorholer - sie nehmen die Rückstoßenergie auf und führen das Rohr in die Ausgangsposition zurück.
- Richtantriebe - mit ihnen wird das Geschütz fein eingestellt, mechanisch oder elektrisch unterstützt.
- Mündungsbremse - sie ist nicht immer vorhanden, kann aber Rückstoß und Belastung spürbar reduzieren.
Für Leser, die Technik mögen, ist die Rohrwiege besonders interessant: Sie hält das Rohr beweglich, damit es beim Schuss nicht das ganze Fahrzeug oder die ganze Lafette mitreißt. Genau dieses Prinzip trennt ein modernes Rohrartilleriesystem von älteren Geschützen, die noch deutlich unbeweglicher waren. Aus Modellbau-Sicht ist das übrigens einer der Punkte, die sofort Glaubwürdigkeit schaffen, wenn sie korrekt umgesetzt sind.
Wenn der Aufbau klar ist, wird auch der Schussablauf deutlich verständlicher. Dann sieht man nicht nur, dass geschossen wird, sondern wie das System die Belastung technisch beherrscht.
So läuft ein Schuss technisch ab
Der Schussvorgang ist im Prinzip immer derselbe, auch wenn die Automatisierung heute viel Arbeit übernimmt. Vereinfacht läuft er so ab:
- Das Geschütz wird in Richtung und Höhe ausgerichtet.
- Die Munition wird zugeführt und das Rohr geladen.
- Der Verschluss verriegelt den hinteren Rohrbereich.
- Die Treibladung zündet und beschleunigt das Geschoss.
- Das Rohr läuft kontrolliert zurück und wird gebremst.
- Der Vorholer bringt das Rohr wieder in die Ausgangslage.
Wichtig ist dabei der Rücklauf: Das Rohr ist nicht starr festgeschweißt, sondern bewegt sich nach dem Schuss innerhalb eines definierten Weges zurück. So wird die Energie nicht schlagartig auf die gesamte Konstruktion übertragen. Das ist einer der Gründe, warum moderne Geschütze trotz großer Leistung vergleichsweise stabil und schnell wieder einsatzbereit sind.
Bei modernen Systemen kommt noch ein weiterer Punkt dazu: mehrere Schüsse können so berechnet werden, dass sie auf unterschiedlichen Flugbahnen fast gleichzeitig im Ziel ankommen. Das ist keine Magie, sondern saubere Feuerleitung und Ballistik. Wer das Prinzip verstanden hat, versteht auch, warum Artillerie heute weit mehr ist als ein großes Rohr auf Rädern.
Kanone, Haubitze und Mörser im Vergleich
Ich halte die Unterscheidung der Typen für wichtiger als das reine Kaliber. Denn erst daran erkennt man, wofür ein Geschütz gedacht ist. Die drei klassischen Kategorien unterscheiden sich vor allem durch die Schussbahn und den taktischen Zweck.
| Typ | Schussbahn | Typische Rolle | Stärken | Grenzen |
|---|---|---|---|---|
| Kanone | eher flach | Wirkung auf große Distanz, historisch und technisch oft mit hoher Mündungsgeschwindigkeit | geradlinige Flugbahn, gute Reichweite, klare ballistische Berechnung | weniger flexibel bei steilem Feuer |
| Haubitze | variabel, von flach bis steil | Standard der modernen Feldartillerie | sehr vielseitig, gute Reichweite, auch hinter Deckungen wirksam | technisch komplexer, schwerer Aufbau |
| Mörser | sehr steil | Unterstützung der Infanterie, Bekämpfung gedeckter Ziele | einfacher Aufbau, hohe Steilfeuerwirkung | geringere Reichweite, weniger direkt |

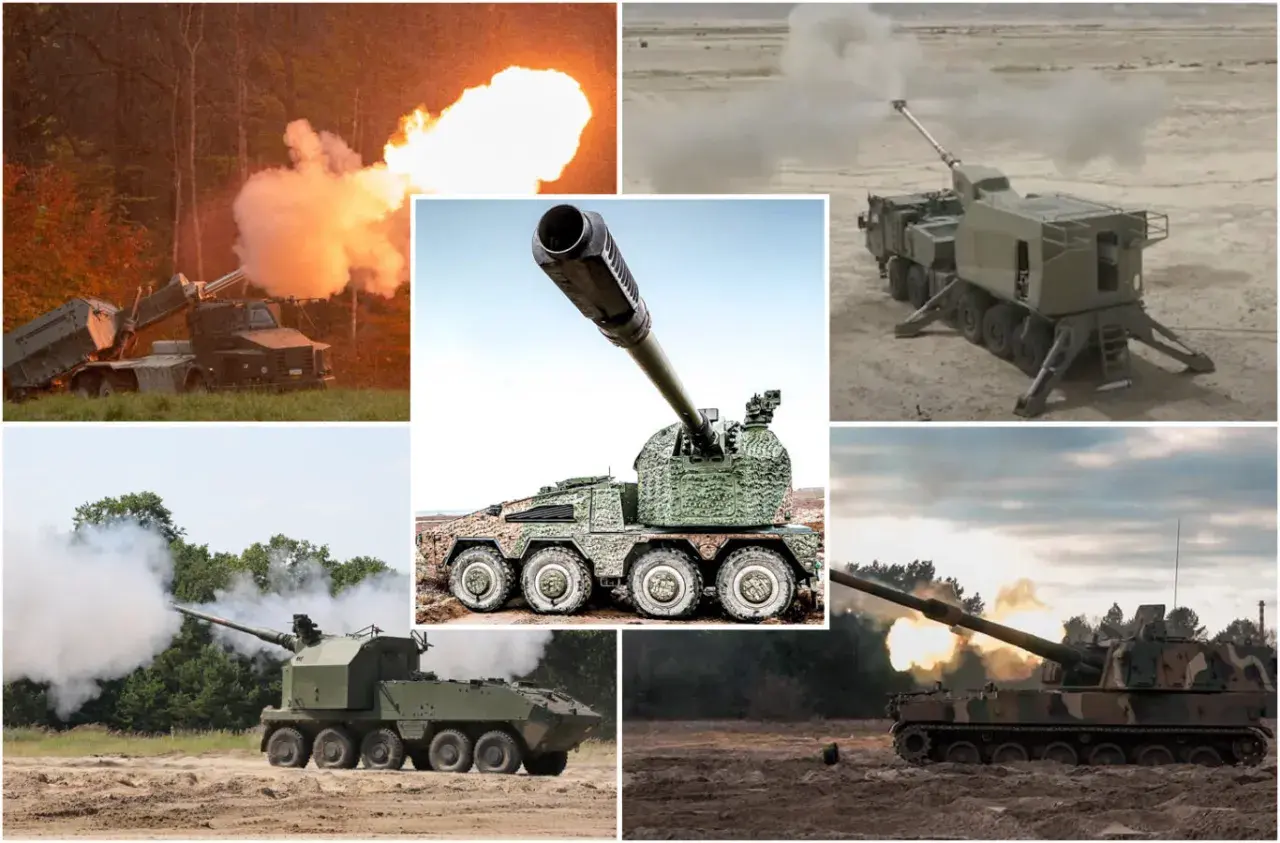

Ein gutes Beispiel für moderne Rohrartillerie ist die Panzerhaubitze 2000: Mit Standardmunition erreicht sie rund 30 Kilometer, mit reichweitengesteigerter Munition bis zu 40 Kilometer. Der 120-mm-Mörser liegt dagegen bei rund 6,3 Kilometern und ist klar auf den Nahbereich der Infanterie ausgerichtet. Solche Zahlen helfen mehr als jede rein theoretische Definition, weil sie die Einsatzrolle unmittelbar sichtbar machen.
Damit ist die Typenfrage aber noch nicht vollständig beantwortet, denn Reichweite allein entscheidet im heutigen Gefechtsfeld nicht mehr über die Qualität eines Geschützes.
Warum Reichweite heute nur die halbe Geschichte ist
Moderne Artillerie funktioniert als System. Das heißt: Aufklärung, Zielzuweisung, Feuerleitung und Wirkung greifen ineinander. Ein Geschütz ohne verlässliche Daten bleibt unter seinen Möglichkeiten, selbst wenn es technisch beeindruckend ist. Deshalb ist die heutige Artillerie weniger eine Einzelwaffe als ein vernetzter Verbund.
Die Bundeswehr beschreibt das am Beispiel der Panzerhaubitze 2000 und des Artillerieortungsradars COBRA besonders deutlich. COBRA kann innerhalb von zwei Minuten bis zu 40 Feuerstellungen orten. Gleichzeitig zeigt die Panzerhaubitze 2000, wie stark Automatisierung den Betrieb verändert: Sie führt bis zu 60 Schuss Munition mit sich, wird regulär von fünf Personen bedient und kann mit automatisiertem Munitionsfluss sogar mit drei Personen arbeiten. Für mich ist das ein klarer Hinweis darauf, wohin sich Artillerie entwickelt hat: weg von der isolierten Rohrwaffe, hin zum vernetzten System.
Auch die Arbeitsweise hat sich verschoben. Artillerie feuert heute nicht einfach nur viel, sondern möglichst präzise, koordiniert und in engem Zusammenspiel mit Aufklärungsmitteln. Wer also nur nach der maximalen Reichweite fragt, greift zu kurz. Die eigentliche Frage lautet: Wie schnell kommen verlässliche Daten ins System, und wie sauber wird daraus Wirkung erzeugt?
Gerade für Technikinteressierte und Modellbauer ist dieser Blick spannend, weil er erklärt, warum moderne Geschütze oft so viele Sensoren, Antennen, Rechner und Zusatzmodule tragen. Das ist nicht Beiwerk, sondern Teil ihrer eigentlichen Funktion.
Worauf Modellbauer bei einem Geschütz achten sollten
Für den Modellbau ist ein Artilleriemodell dann überzeugend, wenn die Technik logisch wirkt. Ich würde deshalb immer zuerst auf die Silhouette und die Funktionszonen schauen, nicht auf einzelne Kleinteile. Ein glaubwürdiges Modell entsteht aus stimmigen Proportionen, sauberer Mechanik und einer passenden Gebrauchsspuren-Logik.
| Detail | Warum es wichtig ist | Typischer Fehler |
|---|---|---|
| Rohrlänge und Rohrstärke | bestimmen die optische Wirkung des ganzen Modells | zu dickes Rohr oder unplausible Länge |
| Rohrwinkel | verrät, ob das Geschütz lebendig oder statisch wirkt | immer dieselbe neutrale Position |
| Rücklauf und Lafette | zeigen die eigentliche Funktion des Systems | bewegliche Teile ohne sichtbare Logik |
| Munitionsdarstellung | macht die Szene glaubwürdig und erzählt die Nutzung | zu wenig Kontext oder falsche Lagerung |
| Elektronik | kann Bewegung, Licht und Sound sinnvoll ergänzen | Effekte ohne technischen Bezug |
Bei Modellen mit Elektronik würde ich Zurückhaltung empfehlen. Ein sauberer Seitenrichtantrieb, eine plausible Höhenverstellung oder eine dezente Rückstoßsimulation wirken meist stärker als überladene Effekte. In Maßstäben wie 1:16 kann Bewegung sehr viel ausmachen, in 1:35 zählt oft schon die glaubwürdige Formensprache. Genau hier liegt für viele Modellbauer der Unterschied zwischen „gebaut“ und „verstanden“.
Wenn ein Modell nicht nur gut aussehen, sondern auch technisch überzeugen soll, muss es also dieselben Fragen beantworten wie das Vorbild: Was bewegt sich? Was trägt Last? Was ist nur Hülle? Mit dieser Haltung bekommt selbst ein kleines Diorama sofort mehr Tiefe.
Die drei Merkmale, mit denen ich ein Geschütz sofort einordne
Wenn ich ein Artilleriegeschütz beurteile, schaue ich zuerst auf drei Dinge. Erstens auf die Rohrlänge und das Kaliber, weil sie viel über Flugbahn und Wirkung verraten. Zweitens auf die Lafette und den Rücklauf, weil sie zeigen, wie das System den Schuss technisch verkraftet. Drittens auf die Feuerleitung und die Peripherie, weil genau dort sichtbar wird, ob man es mit einem einfachen Geschütz oder mit einem vernetzten modernen System zu tun hat.
Für Leser, die sich mit Waffen- oder Technikmodellen beschäftigen, ist das der praktischste Zugang überhaupt. Erst die Funktion lesen, dann die Form prüfen, erst danach in Details investieren. Wer so an eine Artilleriekanone herangeht, versteht nicht nur die Technik besser, sondern baut oder bewertet auch deutlich überzeugender.
