Die wichtigsten Punkte zur Patriot-Flugabwehr auf einen Blick
- Patriot ist ein mobiles Luftverteidigungssystem gegen Flugzeuge, Marschflugkörper, Drohnen und je nach Konfiguration auch ballistische Ziele.
- Die Feuerstellung besteht aus Radar, Gefechtsstand, Energieversorgung, Startgeräten und Datenverbindungen.
- Offizielle Angaben nennen eine Bekämpfungsreichweite von rund 68 Kilometern, bis zu 50 gleichzeitig kontrollierbare Ziele und bis zu 5 gleichzeitige Bekämpfungen.
- PAC-2 und PAC-3 unterscheiden sich deutlich in Größe, Wirkung und taktischem Einsatz.
- Patriot ist stark, aber kein Rundum-Schutzschirm. Die Wirkung hängt von Lage, Zielprofil, Ausbildung und der Einbindung in die Luftverteidigung ab.
- Für Modellbauer ist die modulare Bauweise besonders spannend, weil Radar, Launcher und Gefechtsstand klar voneinander trennbar sind.
Wie das Patriot-System aufgebaut ist

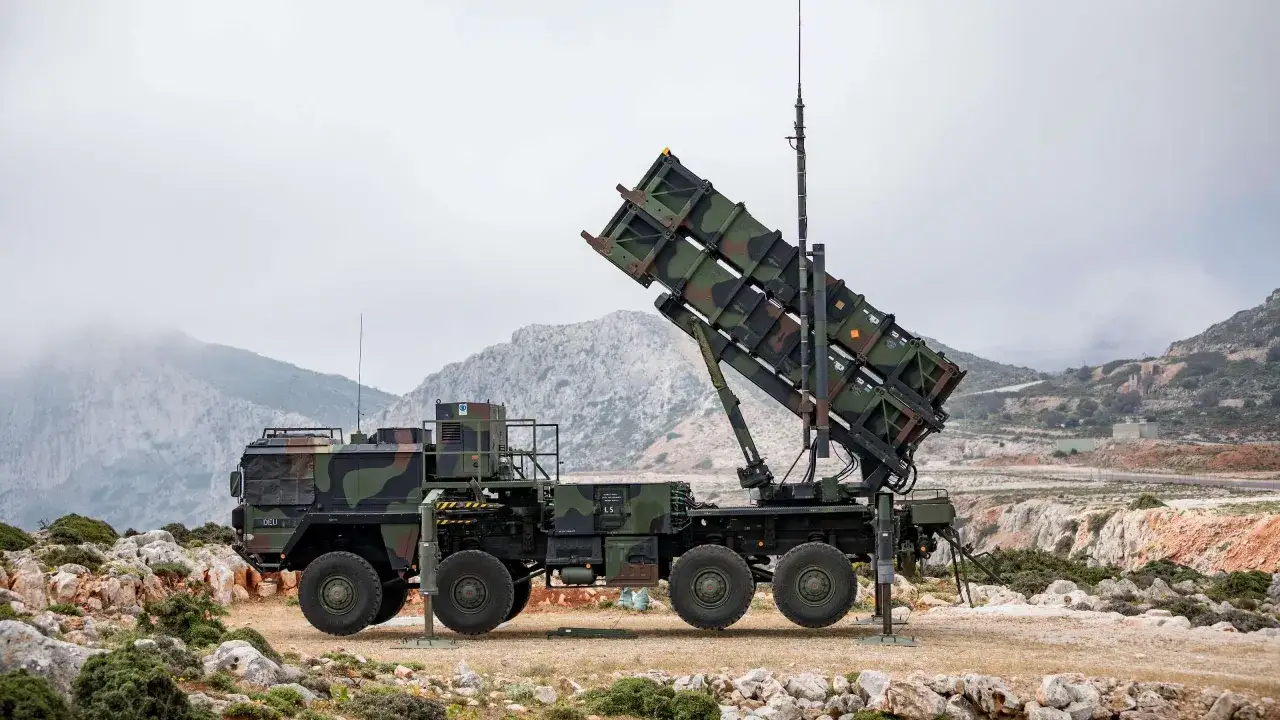

Ich würde Patriot immer als modulare Feuerstellung lesen. Die Bundeswehr nennt als Kernkomponenten den Feuerleitstand, das Multifunktionsradargerät, das Stromerzeugeraggregat, das Startgerät mit 4 oder 8 Lenkflugkörpern sowie den Richtfunktrupp mit Stromerzeugeranlagen und Antennenmastanlagen. Genau diese Aufteilung macht das System so flexibel: Die einzelnen Fahrzeuge erfüllen klar getrennte Aufgaben, bleiben aber im Einsatz logisch miteinander verbunden.
| Komponente | Aufgabe | Warum sie entscheidend ist |
|---|---|---|
| Multifunktionsradar | Erfasst, verfolgt und bewertet Luftziele | Ohne zuverlässige Sensorik gibt es keinen präzisen Abfang |
| Feuerleitstand | Verarbeitet die Lage und gibt den Schießbefehl frei | Hier werden Bedrohungen priorisiert und Einsätze gesteuert |
| Stromerzeugeraggregat | Versorgt die Feuerstellung mit Energie | Radar und Elektronik brauchen stabile Leistung, auch im Feld |
| Startgerät | Trägt und startet die Lenkflugkörper | Hier wird aus der Feuerstellung ein wirkliches Abwehrsystem |
| Richtfunktrupp mit Mastanlagen | Stellt Datenverbindungen bereit | Die Anlage funktioniert nur dann sauber, wenn Sensoren und Führung zusammenarbeiten |
Die Bekämpfungsreichweite liegt laut Bundeswehr bei circa 68 Kilometern, gleichzeitig können bis zu 50 Ziele kontrolliert und bis zu 5 Ziele bekämpft werden. Für mich ist das die eigentliche Stärke von Patriot: Nicht die einzelne Rakete, sondern die Fähigkeit, aus vielen Signalen eine belastbare Lage zu machen. Genau daraus ergibt sich die nächste Frage: Wie läuft ein Abfang eigentlich technisch ab?
So läuft der Abfangprozess ab
Wenn ich den Ablauf vereinfache, sehe ich fünf Schritte. Erstens entdeckt das Radar ein Ziel. Zweitens wird es klassifiziert, also etwa als Flugzeug, Marschflugkörper oder Drohne eingeordnet. Drittens entscheidet der Feuerleitstand, ob ein Abschuss sinnvoll ist. Viertens startet der passende Lenkflugkörper. Fünftens führt die Feuerstellung den Flug bis zum Treffer oder bis zur Zielzerstörung im Endanflug nach.
- Erfassen des Ziels durch das Radar
- Bewerten von Kurs, Höhe und Bedrohung
- Priorisieren im Feuerleitstand
- Starten des passenden Abfangkörpers
- Lenken bis zum Wirkeintritt
Wichtig ist dabei, dass Patriot nicht einfach blind schießt. Die Datenlage wird laufend aktualisiert, damit die Feuerleitoffiziere eine Entscheidung mit möglichst wenig Zeitverlust treffen können. Bei komplexen Angriffslagen zählt oft nicht nur die Geschwindigkeit des Systems, sondern auch die Disziplin der Bedienung und die Qualität der Lagebilder. Gerade daran sieht man, warum Luftverteidigung nie nur eine Frage der Hardware ist.
PAC-2 und PAC-3 im direkten Vergleich
Die beiden wichtigsten Lenkflugkörpergenerationen unterscheiden sich spürbar. PAC-2 ist der ältere, größere Typ mit klassischer Splitterwirkung. PAC-3 ist kleiner, moderner und auf den direkten Treffer ausgelegt. Diese Unterscheidung ist nicht kosmetisch, sondern taktisch entscheidend, weil sich damit Reichweite, Beladung und Zielprofil verändern.
| Merkmal | PAC-2 | PAC-3 |
|---|---|---|
| Länge | 5,31 m | 5,20 m |
| Startgewicht | 907 kg | 312 kg |
| Durchmesser | 41 cm | 25 cm |
| Wirkprinzip | Splittergefechtskopf | Hit-to-kill, also direkter Treffer |
| Beladung pro Startgerät | 4 Lenkflugkörper | 8 Lenkflugkörper |
| Taktischer Schwerpunkt | Größere Flugkörper und klassische Luftziele | Präzise Bekämpfung manövrierender Ziele und taktischer ballistischer Bedrohungen |
Gerade die höhere Beladung bei PAC-3 ist praktisch wichtig. Ein Startgerät kann damit doppelt so viele Abfangchancen mitführen, was in einer angespannten Lage mehr als nur ein Detail ist. Der jüngere Flugkörpertyp ist zudem so ausgelegt, dass er Ziele durch direkten Treffer zerstört. Für mich ist das der Punkt, an dem Patriot technisch wirklich modern wirkt: weniger Masse, mehr Präzision, mehr Flexibilität. Trotzdem wäre es falsch, daraus einen grenzenlosen Schutz abzuleiten.
Wo die Stärken liegen und wo die Grenzen beginnen
Patriot ist stark, wenn die Lage klar strukturiert ist und das System in eine größere Luftverteidigungsarchitektur eingebunden bleibt. In dieser Rolle kann es Flugzeuge, Marschflugkörper, Drohnen und bestimmte ballistische Bedrohungen bekämpfen. RTX beschreibt das System als integrierte Luft- und Raketenabwehr mit Radaren, Führungssoftware und mehreren Abfangflugkörpern. Genau diese Vernetzung ist der eigentliche Wert.
- Stark ist Patriot bei präziser Sensorik, mobiler Verlegung und der Bekämpfung mehrerer Zielarten.
- Grenzen hat das System dort, wo die Zahl der Ziele zu hoch wird oder die Angriffsrichtung ungünstig ist.
- Die Reichweite ist nicht als perfekte Schutzscheibe zu verstehen, sondern hängt von Höhe, Geometrie und Zielprofil ab.
- Die Kostenstruktur bleibt ein Faktor, weil jede Abfangentscheidung auch logistisches und taktisches Gewicht hat.
- Die beste Wirkung entsteht fast nie allein, sondern zusammen mit weiteren Systemen der gestaffelten Luftverteidigung.
Ich formuliere das bewusst nüchtern: Patriot ist kein Wundermittel, aber ein sehr ernstzunehmender Baustein. Wer das System überschätzt, erwartet zu viel; wer es unterschätzt, versteht die moderne Luftverteidigung nicht. Genau deshalb spielt die Einordnung im deutschen und NATO-Kontext eine so große Rolle.
Warum Deutschland auf dieses System setzt
In Deutschland ist Patriot ein zentraler Baustein der bodengebundenen Luftverteidigung. Der Fokus liegt dabei nicht auf einer isolierten Einzelstellung, sondern auf dem Schutz von Infrastruktur, Truppen und Bündnisräumen. Die NATO koordiniert ihre Luftverteidigung über NATINAMDS, und Patriot passt genau in dieses vernetzte Denken: erkennen, melden, zuordnen, bekämpfen.
Für mich ist daran vor allem wichtig, dass sich Luftverteidigung heute nur noch gestaffelt sinnvoll aufbauen lässt. Patriot deckt einen mittleren bis oberen Bereich ab, während andere Systeme ergänzen, was darunter oder darüber liegt. So entsteht aus mehreren Schichten ein robusterer Schutz. Wer Patriot isoliert betrachtet, versteht nur die halbe Geschichte.
- Patriot schützt keine Fläche ohne Ende, sondern wertvolle Ziele in einem realen Einsatzraum.
- Es arbeitet mit anderen bodengebundenen Systemen zusammen, statt sie zu ersetzen.
- Die deutsche Luftverteidigung denkt zunehmend in Netzwerken statt in Einzellösungen.
Gerade dieser Verbundgedanke ist auch für die technische Darstellung spannend, weil er sich im Aufbau des Systems sichtbar niederschlägt. Das führt direkt zu einem Aspekt, der auf einer Modellbau-Seite besonders gut funktioniert.
Was sich daraus für den Modellbau ableiten lässt
Für Modellbauer ist Patriot dank seiner klar getrennten Baugruppen ausgesprochen dankbar. Das System lebt im Modell nicht von einer einzigen großen Silhouette, sondern von der räumlichen Anordnung seiner Elemente. Ich würde deshalb immer darauf achten, Radar, Feuerleitstand, Stromversorgung, Richtfunk und Startgerät als eigenständige, glaubwürdige Module zu zeigen.
Wenn ich ein Diorama oder Funktionsmodell plane, würde ich diese Punkte priorisieren:
- realistische Abstände zwischen den Fahrzeugen
- sauber geführte Kabel und Verbindungen
- korrekte Stellung des Radars und der Antennenmasten
- unterschiedliche Fahrzeugfunktionen optisch klar trennen
- dezente Elektronik statt überladener Effekte
Gerade bei elektronischen Details wirkt weniger oft besser: eine drehbare Radar-Einheit, Status-LEDs am Gefechtsstand oder eine schlichte Beleuchtung der Fahrzeuge erzählen die Technik glaubwürdiger als ein übertriebenes Lichtspiel. Wer Patriot im Modell überzeugend darstellen will, sollte deshalb nicht nur die Raketen sehen, sondern das System als arbeitende Einheit denken. Genau dort liegt die eigentliche Stärke des Vorbilds.
Weshalb Patriot 2026 noch immer relevant bleibt
Auch 2026 bleibt Patriot deshalb relevant, weil sich Bedrohungen aus der Luft nicht beruhigt haben, sondern differenzierter geworden sind. Genau das System, das gestern noch vor allem gegen Flugzeuge bewertet wurde, muss heute gleichzeitig mit Marschflugkörpern, Drohnen und taktischen Raketen umgehen. Für mich ist das der wichtigste Denkfehler vieler Leser: Sie schauen auf die Rakete, statt auf die Einsatzlogik.
Wer Patriot sachlich einordnet, kommt zu einem klaren Fazit: Die Stärke liegt im Zusammenspiel von Sensorik, Führung, Mobilität und passender Munition. Erst wenn diese Teile zusammenarbeiten, wird aus einer mobilen Starteinheit ein wirksamer Schutzschirm für den Luftraum. Und genau deshalb bleibt das System weit mehr als nur ein bekannter Name aus der Flugabwehr.
