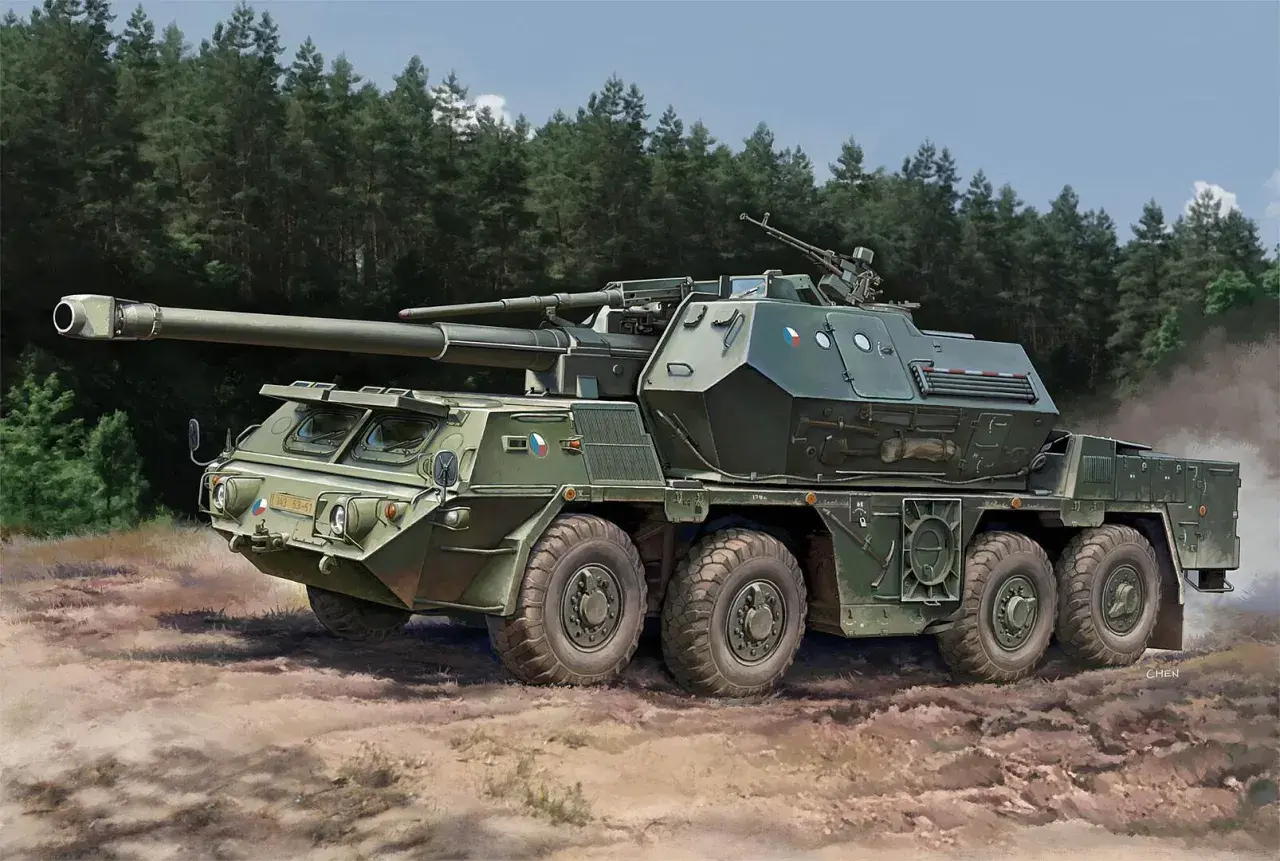

Unter dem Namen Dana howitzer versteht man die tschechoslowakische ShKH vz. 77, eine 152-mm-Radhaubitze mit automatischer Ladung, die in ihrer Zeit ungewöhnlich konsequent auf Beweglichkeit ausgelegt war. Mich interessiert an diesem System vor allem die Mischung aus klassischer Feuerunterstützung, robuster Tatra-Technik und einer Silhouette, die sofort wiedererkennbar ist. Im folgenden Artikel ordne ich die Technik ein, zeige die wichtigsten Leistungsdaten und gehe darauf ein, was an der DANA für Sammler, Modellbauer und Artillerie-Fans wirklich relevant ist.
Die DANA in Kürze
- Herkunft: tschechoslowakische Entwicklung, seit Ende der 1970er Jahre in Serie.
- Grundidee: eine selbstfahrende 152-mm-Haubitze auf einem 8x8-Tatra-Fahrgestell.
- Besatzung: typischerweise 5 Mann.
- Mobilität: bis zu 80 km/h auf der Straße, damit für eine Artillerieplattform erstaunlich flott.
- Feuerkraft: rund 20 km mit Standardmunition, mit Reichweitenmunition deutlich weiter.
- Relevanz heute: als historische Lösung wichtig, als modernisierte Plattform weiterhin interessant.
Was die DANA technisch ausmacht
Die DANA ist keine klassische Kettenhaubitze, sondern eine radgetriebene Selbstfahrlafette mit eigenem Ladekonzept. Genau das macht ihren Reiz aus: Sie verbindet die Feuerkraft einer schweren Artillerieplattform mit der strategischen Beweglichkeit eines Lastwagenfahrgestells. Für mich ist sie deshalb ein gutes Beispiel dafür, wie die Tschechoslowakei schon früh einen eigenen Weg zwischen sowjetischer und westlicher Artillerieschule eingeschlagen hat.
Der Name steht für Dělo automobilní nabíjené automaticky, also sinngemäß für ein automatisch ladendes Geschütz auf Fahrzeugbasis. In der Praxis bedeutet das: Die DANA sollte nicht nur schießen können, sondern auch schnell die Stellung wechseln, ohne auf ein klassisches Kettenfahrzeug angewiesen zu sein. Das war in den 1970er und 1980er Jahren ein durchaus mutiger Ansatz und ist auch heute noch ein gutes Lehrstück darüber, wie viel sich mit einem konsequenten Fahrgestellkonzept erreichen lässt.
Wichtig ist dabei der historische Rahmen. Die DANA wurde ab Ende der 1970er Jahre produziert und 1981 in den Dienst übernommen. Sie steht damit am Übergang von rein mechanisch geprägter Artillerie zu Systemen, bei denen Feuerleitung, Ladeautomatik und Mobilität schon als zusammenhängendes Paket gedacht wurden. Genau an diesem Punkt lohnt sich der Blick auf den Aufbau.
So ist die Konstruktion aufgebaut
Das auffälligste Merkmal der DANA ist ihr Tatra-815-8x8-Fahrgestell. Anders als viele andere Selbstfahrlafetten sitzt die Waffe nicht auf einem Kettenlaufwerk, sondern auf einem schweren allradgetriebenen Lkw-Chassis. Das spart Gewicht, erleichtert Wartung und erhöht die Marschgeschwindigkeit auf befestigten Straßen deutlich. Gleichzeitig bleibt die Maschine dank der Tatra-Bauweise mit ihrer typischen Geländegängigkeit auch abseits der Straße brauchbar.
Die Feueranlage sitzt mittig auf dem Fahrzeug, flankiert von Fahrerkabinen und Systemkomponenten. Diese Anordnung ist für Modellbauer besonders spannend, weil sie die DANA optisch klar von modernen Westsystemen trennt. Sie wirkt kompakt, aber nicht gedrungen, und ihre Proportionen sind eher technisch als elegant. Genau dieser funktionale Eindruck macht sie glaubwürdig.
Beim Schießen wird das Fahrzeug abgestützt, damit Rückstoß und Belastung sauber in das Fahrgestell eingeleitet werden. Dazu kommt die automatische Ladung, die eine wichtige Eigenschaft der DANA ausmacht: Sie reduziert die körperliche Belastung der Bediener und hält die Feuergeschwindigkeit hoch. Die Besatzung umfasst typischerweise fünf Mann, also genug Personal für das Zusammenspiel aus Fahren, Richten, Laden und Feuerleitung.
Für die direkte und indirekte Verwendung ist die DANA klar auf Artillerieeinsätze ausgelegt, nicht auf Mehrrollen-Logik wie bei manchen neueren modularen Systemen. Genau deshalb ist die Konstruktion so interessant: Sie ist spezialisiert, konsequent und in vielen Details erstaunlich logisch. Damit sind wir beim Teil, der für Leser meist am schnellsten greifbar ist, nämlich den Leistungsdaten.
Die wichtigsten Kennzahlen im Überblick
Wer die DANA verstehen will, sollte ein paar Zahlen im Kopf haben. Sie zeigen sehr klar, warum das System damals als fortschrittlich galt und warum es auch heute noch als brauchbare Feuerunterstützungsplattform wahrgenommen wird.
| Merkmal | Wert |
|---|---|
| Kaliber | 152 mm |
| Besatzung | 5 |
| Fahrgestell | Tatra 815 8x8 |
| Straßengeschwindigkeit | bis zu 80 km/h |
| Munitionsvorrat | rund 60 Schuss |
| Feuerrate | bis zu 4 bis 5 Schuss pro Minute im automatisierten Betrieb, niedriger im Handbetrieb |
| Reichweite | etwa 20 km mit Standardmunition, mit Reichweitenmunition bis rund 28 km |
Diese Zahlen erklären auch, warum die DANA lange nicht als exotische Randnotiz behandelt wurde. Sie war schnell genug, um den Standort zu wechseln, schwer genug, um ernsthafte Feuerunterstützung zu leisten, und technisch eigenständig genug, um nicht einfach als Kopie anderer Systeme abgetan zu werden. Besonders der Munitionsvorrat und die Ladeautomatik sind für die Einsatzrealität entscheidend, denn genau dort trennt sich auf dem Papier interessante Technik von brauchbarer Truppentauglichkeit.
Vergleiche ich die DANA mit späteren Systemen, fällt sofort auf, dass die 152-mm-Welt heute eher ein Übergangsfeld ist. Das macht die moderne Einordnung wichtig, denn die eigentliche Frage lautet nicht nur, was die DANA kann, sondern auch, wie sie sich in ihrer eigenen Familie weiterentwickelt hat.
Original, M1 CZ und M2 im Vergleich
Die DANA ist nicht bei der Ursprungsversion stehen geblieben. Über die Jahre sind modernisierte Ausführungen entstanden, und genau das hilft beim Einordnen. Die Basis bleibt gleich, aber Bedienung, Schutz und Feuerleitung wurden spürbar verbessert.
| Variante | Woran man sie erkennt | Praktische Bedeutung |
|---|---|---|
| Originale DANA vz. 77 | Klassisches 8x8-Fahrgestell, 152-mm-Haubitze, mechanisch geprägter Gesamteindruck | Historischer Ausgangspunkt, oft die reinste Form des Systems |
| DANA-M1 CZ | Modernisierte Feuerleitung, verbesserte Fahrzeugausstattung, mehr Komfort und bessere Bedienbarkeit | Zeigt, wie man eine ältere Plattform mit relativ überschaubarem Aufwand neu nutzbar macht |
| DANA M2 | Gepanzerte Kabine, aktuelleres Feuerleitsystem, Fokus auf Sicherheit und schnellere Abläufe | Deutlich näher an heutiger Einsatzlogik und ein gutes Beispiel für die Weiterentwicklung der Familie |
Ich würde die drei Versionen immer als eine Entwicklungsfamilie lesen, nicht als drei völlig verschiedene Fahrzeuge. Gerade das macht den Vergleich interessant: Die Grundidee bleibt dieselbe, aber die Prioritäten verschieben sich von reiner Mechanik hin zu Schutz, Elektronik und effizienterer Bedienung. Für Leser aus Deutschland ist auch die Einordnung wichtig, dass 152 mm ein legacy Kaliber ist, während moderne NATO-Systeme meist auf 155 mm setzen.
Damit sind wir beim Punkt, an dem die DANA für Modellbauer besonders attraktiv wird: Sie ist technisch klar genug, um gut dokumentierbar zu sein, aber eigenständig genug, um auf dem Tisch nicht mit anderen Selbstfahrlafetten verwechselt zu werden.
Worauf es im Modellbau ankommt
Wenn ich die DANA als Modellprojekt betrachte, achte ich zuerst auf die Silhouette. Das Fahrgestell ist lang, die Aufbauform kantig, und die Fahrzeugmitte wirkt durch den Geschützturm massiver als bei vielen westlichen Systemen. Wer hier die Proportionen verfehlt, verliert sofort den Charakter des Vorbilds. Deshalb lohnt sich ein sauberer Abgleich mit Fotos des gewünschten Bauzustands, bevor man sich an Lackierung und Details setzt.
Ein zweiter Punkt ist die Versionstreue. Eine frühe DANA, eine modernisierte M1 CZ und eine DANA M2 sehen zwar verwandt aus, aber nicht gleich. Unterschiede liegen vor allem in Kabinenausstattung, Schutzdetails, Feuerleitsystem und kleineren Anbauteilen. Für ein überzeugendes Modell ist es besser, sich auf eine konkrete Ausführung zu konzentrieren, statt aus mehreren Zeitständen ein Mischfahrzeug zu machen.
Für die Lackierung gilt für mich ein einfacher Grundsatz: lieber das Vorbild sauber recherchieren als eine vermeintlich typische Tarnung zu erraten. Die Fahrzeuge wurden je nach Nutzer, Einsatzland und Zeitraum unterschiedlich behandelt. Gerade bei älteren Artilleriesystemen ist das wichtig, weil Verschleiß, Nachlackierungen und Umbauten die Optik stärker verändern können, als viele zunächst annehmen.
Wer Elektronik einbaut, sollte die Möglichkeiten realistisch halten. Beleuchtung, Fahrlicht, Positionslichter oder ein fein gesteuerter Turm-Antrieb wirken oft überzeugender als eine überladene Funktionsshow mit zu vielen beweglichen Teilen. Bei der DANA zählt die mechanische Glaubwürdigkeit mehr als ein spektakulärer Effekt. Ein sauber laufendes Fahrwerk, stimmige Antennen, korrekt platzierte Werkzeug- und Staukästen sowie eine plausible Alterung machen meist den größeren Unterschied.
Gerade für Modellbauer ist die DANA deshalb dankbar: Sie fordert Genauigkeit, ohne unberechenbar zu sein. Und genau das führt direkt zur Frage, warum dieses System auch 2026 noch mehr ist als bloß ein Museumsstück.
Warum die DANA auch 2026 noch interessant bleibt
Die DANA ist ein gutes Beispiel dafür, dass ein altes System nicht automatisch veraltet wirkt, solange die Grundarchitektur stimmt. Radartillerie spart Gewicht, ist auf der Straße schnell und lässt sich in vielen Einsatzprofilen einfacher verlegen als ein schweres Kettenfahrzeug. Genau diese Eigenschaften machen die Plattform bis heute nachvollziehbar, selbst wenn ihre 152-mm-Basis außerhalb bestimmter Nutzerkreise längst von 155 mm überholt wurde.
Die modernisierten Versionen zeigen außerdem, wie lange ein gut durchdachtes Konzept tragfähig bleiben kann. Neue Feuerleitsysteme, mehr Schutz und bessere Fahrzeugtechnik verändern den Charakter, ohne die DNA der ursprünglichen Konstruktion zu zerstören. Das ist technisch ehrlich und für Sammler wie Historiker spannender als ein kompletter Neubau ohne Bezug zur Herkunft.
Wer die DANA verstehen will, sollte sie deshalb weder romantisieren noch unterschätzen. Sie ist kein Wunderwaffen-Mythos, aber ein sehr sauber konstruiertes Stück Artilleriegeschichte mit klaren Stärken: Mobilität, Autonomie und eine mechanische Logik, die man auch aus heutiger Sicht noch respektieren kann. Genau deshalb bleibt sie ein lohnendes Thema für Technikinteressierte und ein starkes Vorbild für realistische Modellprojekte.
