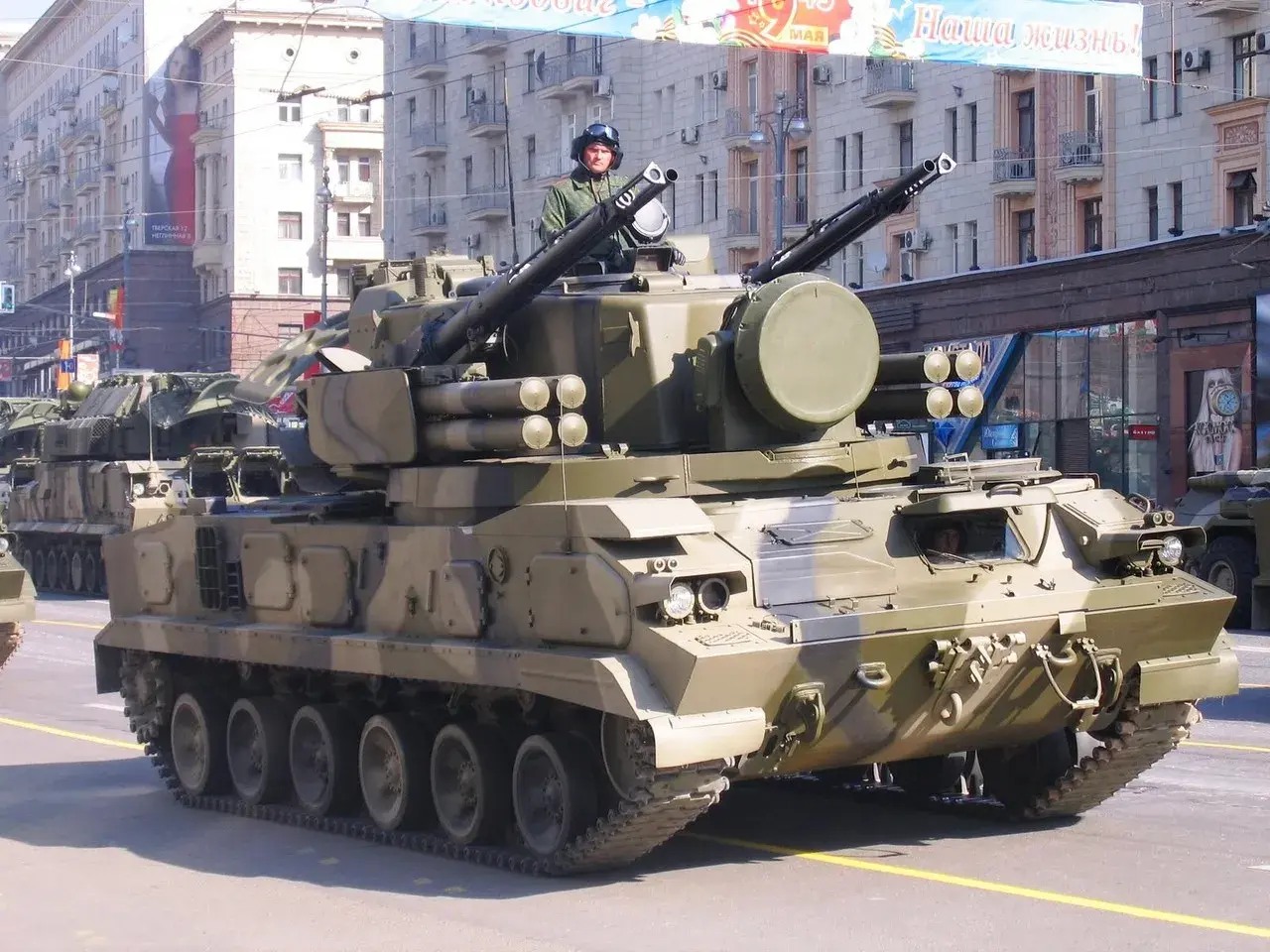

Die 2K22 Tunguska ist ein gutes Beispiel dafür, wie Nahbereichsflugabwehr technisch zusammengedacht wurde: nicht als reine Kanone und nicht als reines Raketenfahrzeug, sondern als gekoppeltes System aus Radar, 30-mm-Rohren und Lenkwaffen. In diesem Beitrag ordne ich Aufbau, Arbeitsweise, Varianten und Grenzen des Systems ein und zeige, warum es bis heute für Technikinteressierte und Modellbauer spannend bleibt. Besonders wichtig ist dabei die typische Kombination aus kompakter Silhouette, sichtbarer Sensorik und klarer Einsatzlogik im Verband.
Die Tunguska verbindet 30-mm-Kanonen, Lenkwaffen und Radar zu einer Nahbereichsabwehr
- Systemtyp: Kettenfahrzeug mit gemischter Flugabwehrbewaffnung für den direkten Schutz mechanisierter Verbände.
- Bewaffnung: Zwei doppelläufige 30-mm-Kanonen plus Lenkwaffen der 9M311-Familie.
- Reichweiten: Die Kanonen decken etwa 0,2 bis 4,0 km ab, die Raketen je nach Version bis 8 oder 10 km.
- Mobilität: Rund 35 t Gewicht, 4 Mann Besatzung, bis zu 65 km/h auf der Straße und etwa 500 km Marschreichweite.
- Stärke: Sehr gut gegen tieffliegende Ziele, Hubschrauber und andere kurze Reaktionsfenster.
- Schwäche: Kein Ersatz für ein weitreichendes Luftverteidigungssystem, sondern ein Spezialist für den Nahbereich.
Warum das System als Hybrid gebaut wurde
Ich halte die Grundidee der Tunguska für konsequent: Die Sowjets wollten nicht einfach eine stärkere Flak, sondern eine Antwort auf Ziele, die im Tiefflug, mit hoher Geschwindigkeit und oft ohne Vorwarnung auftauchen. Der Ausgangspunkt war die Grenze der ZSU-23-4 Shilka, deren 23-mm-Bewaffnung und Sensorik für neue Bedrohungen immer weniger Reserven boten. Die Tunguska sollte diese Lücke schließen, und zwar mit einer Reaktionszeit von weniger als zehn Sekunden sowie einer deutlich höheren Wirkung gegen tieffliegende Luftziele.
Genau hier liegt der technische Charme des Systems. Raketen machen den langen Arm, die Kanonen übernehmen das letzte Stück. Für mich ist das nicht nur elegant, sondern auch realistisch: Ein System, das beides kann, reagiert flexibler auf Hubschrauber, Angriffsluftfahrzeuge und später auch auf tiefe Marschflugkörperprofile. Die 30-mm-Lösung ist dabei nicht bloß „mehr Kaliber“, sondern ein echter Sprung in der Wirksamkeit gegenüber der älteren 23-mm-Klasse. Von hier aus ist der Weg zur Sensorik und Feuerleitung der eigentliche Schlüssel.
So arbeiten Radar, Kanonen und Lenkwaffen zusammen
Technisch ist die Tunguska nur dann wirklich zu verstehen, wenn man Zielerfassung, Feuerleitung und Waffeneinsatz getrennt betrachtet. Das Suchradar erfasst den Luftraum, das Verfolgungsradar begleitet das Ziel, und der Feuerleitrechner wandelt die Messwerte in Richt- und Lenkkommandos um. Als Rückfallebene gibt es einen optischen Kanal mit stabilisiertem Visier. Das ist kein Nebenschauplatz, sondern ein entscheidendes Detail, wenn Radar gestört wird oder die Lageübersicht kurzfristig schlechter wird.
| Baustein | Aufgabe | Was das in der Praxis bedeutet |
|---|---|---|
| Such- und Verfolgungsradar | Zielerfassung und exakte Begleitung | Schnelle Reaktion auf tieffliegende Ziele, auch bei wechselnder Lage |
| Feuerleitrechner | Berechnet Schuss- und Lenkkommandos | Radarwerte werden direkt in Waffenführung übersetzt |
| 2A38/2A38M-Kanonen | Nahbereichsfeuer | Wirksam ab etwa 200 m bis 4,0 km |
| 9M311-Familie | Lenkwaffen für den erweiterten Nahbereich | Je nach Version 8 bis 10 km Reichweite und bis 3.500 m Flughöhe |
| Optisches Backup | Manuelle Zielverfolgung | Hilft, wenn Radar oder elektronische Lageführung eingeschränkt sind |
Die Zahlen zeigen, warum die Anlage so eigenständig wirkt: Die beiden Rohre führen zusammen rund 1.904 Schuss mit und erreichen eine kombinierte Kadenz von etwa 3.900 bis 5.000 Schuss pro Minute. Das ist beeindruckend, aber kein Freifahrtschein für Dauerfeuer. Realistisch sind kurze Feuerstöße, denn nach ungefähr 23 bis 30 Sekunden wäre der Munitionsvorrat der Kanonen leer. Auf der Raketenseite liegt die Masse der 9M311 bei rund 57 kg, der Gefechtskopf bei etwa 9 kg. Das ist genug, um ein Luftziel auf Distanz sauber zu bekämpfen, ohne das System unnötig schwerfällig zu machen.
Wichtig ist auch der Unterschied im Einsatz: Die Kanonen können im Prinzip auch während der Fahrt wirken, die Raketen verlangen eine stabilere Ausgangslage. Für die Gefechtslogik ist das entscheidend, und für Modellbauer ebenso. Ein Fahrzeug in Marschstellung erzählt eine andere Geschichte als eine Tunguska in Feuerstellung mit aktivem Radar und gespreizter Silhouette.
Welche Varianten sich wirklich unterscheiden
Bei der Tunguska lohnt sich der Blick auf die Varianten, weil sich die Unterschiede nicht nur in Details verstecken. Für das Auge ist die Anzahl der sofort einsatzbereiten Raketen oft der schnellste Hinweis. Technisch sind vor allem Feuerleitung, Chassis und Lenkwaffen die Punkte, an denen sich die Generationen trennen.
| Variante | Erkennungsmerkmale | Technische Besonderheit | Einordnung |
|---|---|---|---|
| 2K22 | Originalversion mit vier sofort einsatzbereiten Raketen | 9M311-Familie, ursprüngliche 2A38-Kanonen, GM-352-Chassis | Basismodell mit klarer Hybrididee, aber noch begrenzterer Feuerleitung |
| 2K22M | Mehr Raketen am Fahrzeug, aufgewertete Kanonen | Acht sofort einsatzbereite Raketen, 2A38M, GM-352M-Chassis | Die ausgereiftere Serienlösung mit robusterer Praxisnutzung |

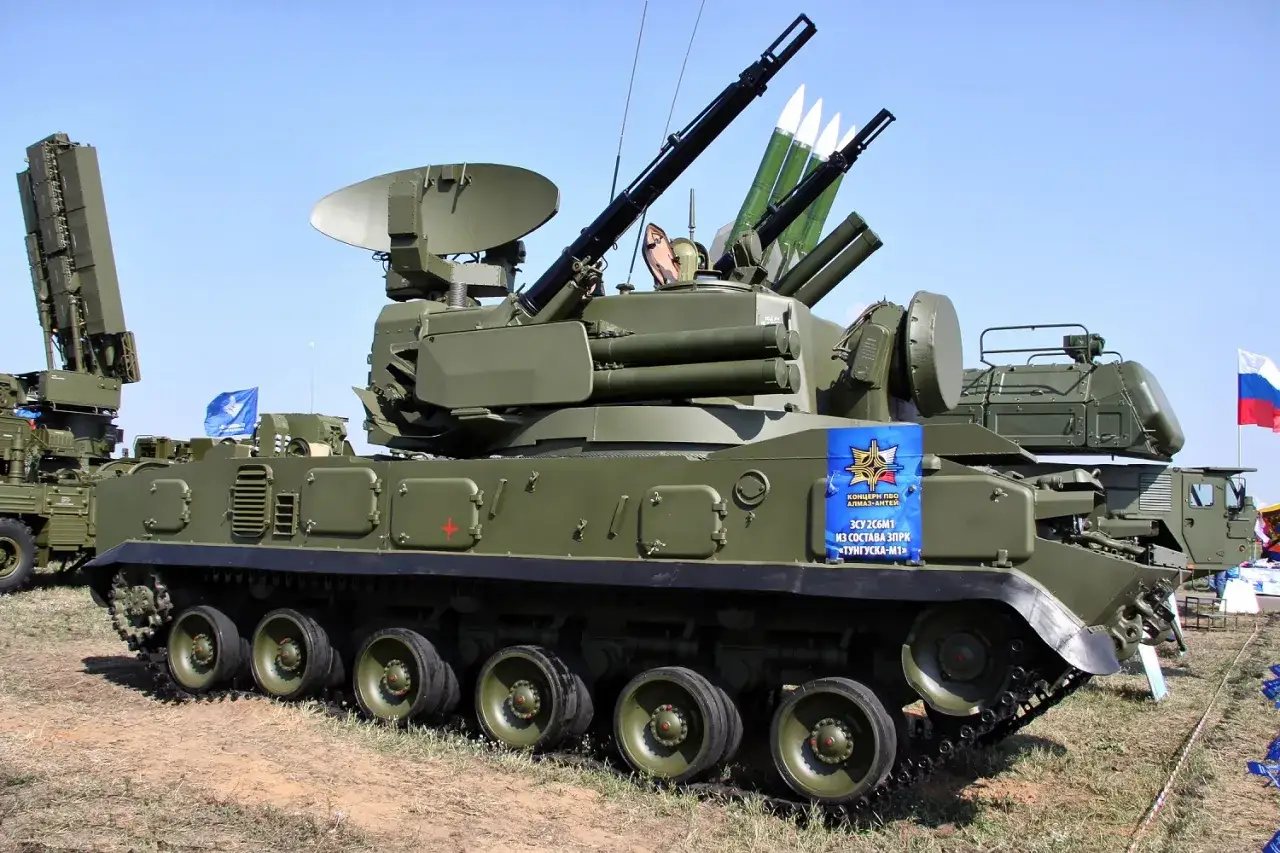

| 2K22M1 | Modernisierte Sensorik und Feuerleitung | 9M311-M1, bis 10 km Reichweite, GM-5975-Chassis | Die technisch reifste tracked Version mit besserer Störfestigkeit |
Für mich ist die M1-Version besonders interessant, weil sie zeigt, wohin die Entwicklung eigentlich wollte: mehr Reichweite, bessere Zielerfassung und eine stabilere Bekämpfung kleinerer Ziele. Die modernisierte Rakete bekam einen verbesserten Zünder und eine höhere Widerstandsfähigkeit gegen Gegenmaßnahmen. Wer das System nur äußerlich betrachtet, übersieht genau diese Evolution. Wer dagegen die Variante erkennt, liest schon am Fahrzeug die technische Priorität ab.
Wo die Tunguska taktisch stark ist und wo sie an Grenzen stößt
Die Tunguska ist stark, wenn sie genau in ihrem vorgesehenen Fenster arbeitet: tiefe Höhe, kurze Reaktionszeit, bewegliche Gefechtslage. Dann spielt sie ihre hybride Struktur aus. Raketen fassen Ziele an, die noch außerhalb der Kanonenreichweite liegen oder zu wertvoll für ein bloßes Rohrfeuer sind. Die Kanonen übernehmen alles, was näher kommt oder schneller wegdrückt, als ein Lenkflugkörper im Ernstfall bequem nachführen kann.
Grenzen hat das System trotzdem, und man sollte sie nicht kleinreden. Es ist ein Nahbereichssystem, kein luftgestützter Schutzschirm über große Distanzen. Gegen gesättigte Angriffe, weit entfernte Stand-off-Waffen oder stark gestörte Lagen braucht es Einbindung in ein übergeordnetes Luftverteidigungsnetz. Auch kleine Drohnen sind kein Automatismus: Je nach Signatur, Höhe und Schwarmverhalten kann die Bekämpfung schnell zu einer Frage der Sensorik und Munitionsökonomie werden. Ich würde die Tunguska deshalb als Frontschutzmittel lesen, nicht als Ersatz für ein mehrschichtiges Luftverteidigungskonzept.Gerade für ein Diorama oder ein technisch glaubwürdiges Modell ist das ein guter Gedanke: Die richtige Stellung erzählt die eigentliche Geschichte. Marsch, Übergang, Feuerstellung oder Nachladen erzeugen jeweils eine andere Wirkung.
Worauf ich beim Modell der Tunguska zuerst achten würde
Für Modellbauer ist die Tunguska dank ihrer markanten Form ein dankbares Thema, aber nur dann, wenn die typischen Blickpunkte stimmen. Ich würde immer mit der Silhouette anfangen, nicht mit Detailschmuck. Der Turm, die beiden Kanonen, die Raketenbehälter und die Radarlage prägen das Fahrzeug so stark, dass kleine Fehler sofort auffallen. Wer Elektronik einbauen will, hat zusätzlich die Chance, Bewegung glaubwürdig zu inszenieren, sollte aber nicht in Showeffekte kippen.
| Detail | Warum es wichtig ist | Typischer Fehler im Modell |
|---|---|---|
| Radarstellung | Unterscheidet Marsch- und Feuerstellung | Radar immer in derselben Position darstellen |
| Doppelläufige 30-mm-Kanonen | Prägen die Frontansicht | Rohre zu dick, zu kurz oder asymmetrisch montiert |
| Raketenbehälter | Wichtig für die Variante und die visuelle Masse | Falsche Anzahl oder unpassende Anordnung |
| Fahrwerk und Kettensitz | Bestimmt den schweren, gedrungenen Eindruck | Zu hohe Bodenfreiheit oder zu „leichter“ Stand |
| Elektronik und Bewegung | Kann das Modell lebendig machen | Zu schnelle, unruhige Bewegungen und grelle Beleuchtung |
Wenn ich ein funktionales Modell bauen würde, würde ich nur zwei Bewegungen priorisieren: eine ruhige Turmdrehung und eine langsame, kontrollierte Radarbewegung. Mehr braucht es oft gar nicht, damit das Fahrzeug glaubwürdig wirkt. Dazu passen dezente Gebrauchsspuren, Staub an Laufrollen und ein sauber gealtertes, mattes Finish besser als eine übertriebene Effektlackierung. Bei einem sowjetischen Kettenfahrzeug ist Zurückhaltung meist die stärkere Entscheidung.
Ein weiterer Punkt ist die Innenlogik des Modells. Wer LEDs, Servos oder Motoren einsetzt, sollte die Bewegung immer aus der Funktion heraus denken: Was macht der Sensor, was macht die Waffe, was ist nur Darstellung? Genau diese Trennung sorgt dafür, dass das Ergebnis technisch überzeugt und nicht wie ein Spielzeug aussieht.
Die wichtigsten technischen Punkte, die bei der Tunguska wirklich zählen
- Hybrid statt Einzellösung: Die Tunguska lebt von der Kombination aus Kanone und Lenkwaffe, nicht von einer einzelnen Hauptbewaffnung.
- Sensorik vor Show: Radar und Feuerleitung sind für die Wirkung wichtiger als reine Feuerkraft.
- Variante erkennen: Raketenanzahl, Chassis und Feuerleitsystem verraten mehr als die grobe Silhouette allein.
- Richtige Einsatzlogik: Das System ist für den Nahbereich gebaut und braucht die Einbindung in ein größeres Luftverteidigungssystem.
Wenn ich die Tunguska in einem Satz zusammenfasse, dann so: Es ist ein Nahbereichssystem, das Sensorik, Geschwindigkeit und zwei Waffenarten so kombiniert, dass es kurze Reaktionsfenster sehr effizient abdeckt. Genau deshalb ist es für Technikinteressierte und Modellbauer gleichermaßen spannend: Wer Aufbau und Einsatzlogik versteht, bewertet und baut das Fahrzeug deutlich realistischer. Für ein gutes Modell zählt am Ende nicht nur, wie es aussieht, sondern ob die technische Idee dahinter sichtbar wird.
