Die Steigung eines Propellers entscheidet direkt darüber, ob ein Antrieb kräftig anzieht, früh ausdreht oder erst bei höherer Geschwindigkeit sauber arbeitet. Wer sie sauber berechnet, bekommt ein deutlich besseres Gefühl für Blattwinkel, Drehzahl, Stromaufnahme und den realen Vortrieb seines Modells. Genau darum geht es hier: Ich trenne die Geometrie des Blatts, den richtigen Messpunkt und die Rechenwege, die in der Praxis wirklich weiterhelfen.
Die wichtigsten Punkte auf einen Blick
- Die geometrische Steigung beschreibt die theoretische Wegstrecke pro Umdrehung, nicht den echten Vortrieb.
- Für die Berechnung brauchst du den Blattwinkel und den Messradius, oft 75 % des Radius.
- Blattwinkel, Steigung und Anstellwinkel sind nicht dasselbe.
- In elektrischen Modellantrieben steigen mit mehr Steigung meist Last und Strombedarf.
- Der reale Vortrieb liegt wegen Slip immer unter dem theoretischen Wert.
Was die Steigung eines Propellers technisch bedeutet
Wenn ich von der Steigung spreche, meine ich zunächst die geometrische Steigung: also die Strecke, die sich ein Propeller in einer idealen Schraubenlinie pro Umdrehung axial vorwärts bewegen würde. Das ist eine Längenangabe, kein Winkel. Der Blattwinkel ist dagegen ein Winkel, der an einer bestimmten Radiusstelle gemessen wird. Im Alltag werden beide Begriffe oft durcheinandergeworfen, für eine saubere Rechnung darf man das aber nicht tun.

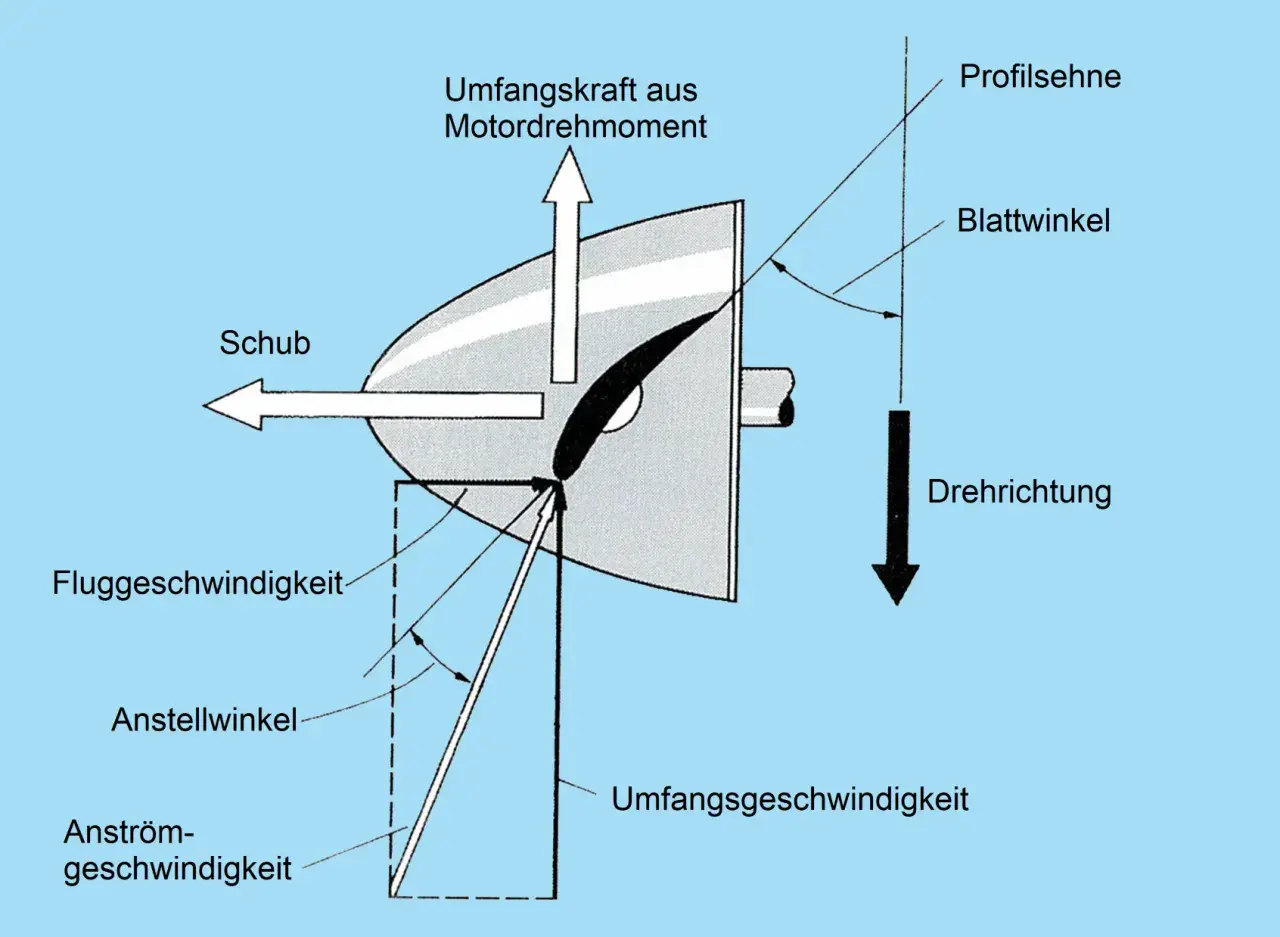

Der wichtige Punkt ist: Steigung ist nicht gleich Anstellwinkel. Die Steigung beschreibt die Form des Blatts, der Anstellwinkel beschreibt die Lage des Blatts zur anströmenden Luft oder zum Wasser im Betrieb. Genau dort entsteht später der Unterschied zwischen Theorie und Praxis. Eine gute Rechnung beginnt deshalb immer mit der Geometrie und erst danach mit der Frage, wie der Propeller im Modell tatsächlich arbeitet.
Geometrische und effektive Steigung
Die geometrische Steigung ist das, was der Propeller theoretisch leisten würde. Die effektive Steigung ist das, was er in Luft oder Wasser tatsächlich erreicht. Dazwischen liegt der Slip, also der Verlust durch das Medium und die reale Belastung. In der Praxis interessiert mich deshalb nie nur die Katalogzahl, sondern immer auch der reale Messwert am Modell. Damit sind wir bei der Frage, wo man überhaupt misst.
Warum der Messpunkt bei 75 Prozent Radius liegt
Die Lastverteilung über ein Propellerblatt ist nicht gleichmäßig. Nahe der Nabe ist die Umfangsgeschwindigkeit klein, nach außen nimmt sie stark zu, und an der Spitze wirken zusätzliche Randverluste. Darum liegt der für die Rechnung aussagekräftigste Bereich meist nicht direkt an der Wurzel und auch nicht an der Spitze, sondern ungefähr im mittleren Außenbereich.
In vielen technischen Beschreibungen wird deshalb bei 70 bis 75 Prozent des Radius gemessen. Für Flug- und Modellpropeller ist 75 Prozent besonders verbreitet, weil dort ein guter Kompromiss aus Vergleichbarkeit und Belastung des Blatts entsteht. Wenn ein Hersteller einen anderen Referenzpunkt nutzt, ist das nicht falsch, aber die Zahl ist dann eben nur innerhalb dieses Systems direkt vergleichbar.
| Referenz | Typische Nutzung | Warum sie sinnvoll ist |
|---|---|---|
| 67 % Radius | leichte Free-Flight- und Sondermessungen | Näher am arbeitenden Blattteil, wenn der Innenbereich stark entlastet ist |
| 70 % Radius | einige technische Standards im Propellerbereich | Guter Kompromiss aus Last, Profil und Vergleichbarkeit |
| 75 % Radius | häufige Referenz in Flugzeug- und Modellflugdaten | Passt gut zu stark verdrehten Blättern und Katalogangaben |
Wichtig ist noch etwas anderes: Viele Propellerblätter sind verdreht. Das heißt, der Blattwinkel ist über den Radius nicht konstant. Eine einzige Zahl beschreibt also nie das ganze Blatt, sondern immer nur einen definierten Referenzpunkt. Genau diese Referenzwerte machen die Rechnung vergleichbar, und im nächsten Schritt lässt sich daraus die Steigung direkt herleiten.
So berechnest du die Propellersteigung
Für die Rechnung brauchst du nur wenige Größen: den Durchmesser D, den Radius r an der Messstelle und den Blattwinkel β an genau diesem Punkt. Die Grundformel lautet:
P = 2πr × tan(β)
Wenn der Winkel bei 75 Prozent Radius gemessen wird, kannst du die Formel auch direkt mit dem Durchmesser schreiben:
P = 0,75 × π × D × tan(β75)
Die Umkehrung ist ebenso einfach:
β = arctan(P / (2πr))
Bezogen auf den 75-Prozent-Punkt ergibt sich:
β75 = arctan(4P / (3πD))
| Gegeben | Formel | Hinweis |
|---|---|---|
| Blattwinkel β am Radius r | P = 2πr × tan(β) | r und P müssen in derselben Längeneinheit stehen |
| Referenzwinkel β75 bei 75 % Radius | P = 0,75 × π × D × tan(β75) | D ist der Propellerdurchmesser |
| Steigung P und Durchmesser D bekannt | β75 = arctan(4P / (3πD)) | Der Taschenrechner muss im Gradmodus stehen |
| Theoretischer Vortrieb | vtheo = P × n | n passend einsetzen, also U/s oder U/min mit sauberer Umrechnung |
Einheitenregel: Wenn du in Millimetern rechnest, bleibt die Steigung zunächst in Millimetern pro Umdrehung. Erst danach wandelst du in m/s oder km/h um. Genau an dieser Stelle passieren die meisten Fehler, weil Länge, Drehzahl und Geschwindigkeit nicht sauber zusammengeführt werden.
Lesen Sie auch: C-Rate berechnen - So passt dein Akku perfekt zum Modell!
Ein kurzes Rechenbeispiel
Nehmen wir einen typischen Modellpropeller mit der Angabe 10 × 4,5. Das bedeutet: Durchmesser 10 Zoll, Steigung 4,5 Zoll. Umgerechnet sind das 254 mm Durchmesser und 114,3 mm Steigung. Daraus folgt für den Referenzwinkel bei 75 Prozent Radius:
β75 = arctan(4 × 114,3 / (3 × π × 254)) ≈ 10,8°
Jetzt kommt der praktische Teil. Bei 9000 U/min hätte dieser Propeller theoretisch eine Vorwärtsbewegung von 114,3 mm pro Umdrehung, also 1028,7 m pro Minute. Das entspricht rund 61,7 km/h. Wenn ich für das Beispiel 20 Prozent Slip annehme, bleiben etwa 49,4 km/h übrig. Das ist keine Garantie für das Modell, aber eine saubere Rechengröße, mit der man vernünftig arbeiten kann.
So wird klar, warum der Propeller im Modell nicht einfach nach einer einzigen Zahl beurteilt werden darf. Die Rechnung ist erst dann sinnvoll, wenn Geometrie und reale Belastung zusammen gedacht werden.
Wie die Steigung Motor, Strom und Geschwindigkeit verändert
Gerade bei elektrischen Modellantrieben ist die Steigung keine Schönheitszahl. Sie bestimmt die Last auf dem Motor fast genauso stark wie der Durchmesser. Mehr Steigung bedeutet meist mehr Widerstand gegen das Durchdrehen, also weniger Drehzahl, mehr Strom und oft auch mehr Wärme. Weniger Steigung entlastet den Motor, lässt ihn freier drehen und liefert eher Schub aus dem Stand als Endgeschwindigkeit.
| Steigung | Wirkung auf den Motor | Typischer Effekt | Wann sinnvoll |
|---|---|---|---|
| Klein | Motor wird entlastet, Drehzahl steigt | Guter Start, viel Zug, kurze Beschleunigungszeit | Standschub, Startphase, schwere Modelle, enge Stromgrenzen |
| Mittel | Ausgewogene Last | Allround-Verhalten mit brauchbarem Schub und Tempo | Die meisten Standardanwendungen |
| Groß | Höhere Last, Drehzahl sinkt | Mehr theoretische Endgeschwindigkeit, aber auch mehr Strombedarf | Schnelle Modelle, wenn Motor und Regler Reserve haben |
Vielleicht der wichtigste Satz überhaupt: Mehr Steigung macht ein Modell nicht automatisch schneller. Wenn der Motor dadurch unter seine sinnvolle Drehzahl fällt, steigt die Last nur, ohne dass der Propeller effizienter arbeitet. Im Boot führt zu viel Steigung oft zu unnötigem Slip oder Kavitationsneigung, im Flug zu hoher Stromaufnahme und zähem Anlauf. Ich prüfe deshalb immer das Zusammenspiel aus Propeller, Motor-KV, Akkuspannung und zulässigem Strom.
Gerade hier merkt man, dass die reine Geometrie nur die halbe Wahrheit ist. Wer den Antrieb sauber abstimmen will, muss die Rechnungszahl gegen die reale Belastung testen.
Die häufigsten Rechenfehler bei Propellern
- Radius mit Durchmesser verwechselt: 75 Prozent des Radius sind nicht 75 Prozent des Durchmessers. Das klingt banal, verschiebt das Ergebnis aber massiv.
- Falscher Messpunkt am Blatt: Ein Winkel nahe an der Nabe sagt wenig über die eigentliche Arbeit des Propellers aus.
- Steigung und Anstellwinkel gleichgesetzt: Die Steigung ist Geometrie, der Anstellwinkel ist Betriebszustand.
- Slip ignoriert: Theoretische Geschwindigkeit ist nie identisch mit realer Geschwindigkeit.
- Einheiten gemischt: Millimeter, Zoll und Umdrehungen pro Minute müssen sauber umgerechnet werden.
- Nur auf die Zahl geschaut: Blattbreite, Profil, Blattzahl und Verdrehung beeinflussen den Antrieb ebenfalls deutlich.
Ein weiterer Klassiker ist der Gradmodus am Taschenrechner. Wer hier versehentlich im Bogenmaß rechnet, bekommt einen Wert, der zwar mathematisch korrekt aussieht, mit dem Propeller aber nichts zu tun hat. Ich prüfe deshalb immer erst Einheit, Modus und Referenzradius, bevor ich dem Ergebnis vertraue. Das spart im Modellbau mehr Zeit als jede nachträgliche Diskussion über die richtige Schraube.
Worauf ich beim finalen Abgleich mit dem Antrieb achte
Wenn die Rechnung steht, gehe ich im nächsten Schritt immer in die Praxis. Für mich sind drei Dinge entscheidend: Drehzahl, Strom und Temperatur. Ein Wattmeter oder eine Telemetrieanzeige zeigt schnell, ob der Propeller den Motor zu hart belastet. Ein Drehzahlmesser hilft zusätzlich, die theoretische Rechnung mit dem realen Lauf abzugleichen.
- Prüfe zuerst, ob der Motor unter Last in einem vernünftigen Drehzahlbereich arbeitet.
- Miss den Strom direkt nach dem Probelauf, nicht erst nach einer langen Abkühlpause.
- Kontrolliere Regler, Motor und Akku auf spürbare Wärmeentwicklung.
- Reduziere bei zu hoher Belastung zuerst Steigung oder Durchmesser, statt blind mehr Spannung zu geben.
- Wenn die Drehzahl zu hoch, der Vortrieb aber schwach ist, prüfe, ob die Steigung für dein Ziel zu klein gewählt wurde.
Für mich ist genau diese letzte Prüfung der eigentliche Praxiswert der Rechnung: Passt die Steigung zum Motor, bleiben Strom und Temperatur im Rahmen, und das Modell erreicht seine Zielgeschwindigkeit ohne unnötigen Verlust. Wer nur auf die Zahl auf der Packung schaut, testet sich oft in die falsche Richtung; wer Geometrie, Messpunkt und Last gemeinsam bewertet, kommt deutlich schneller zu einem stimmigen Antrieb.
