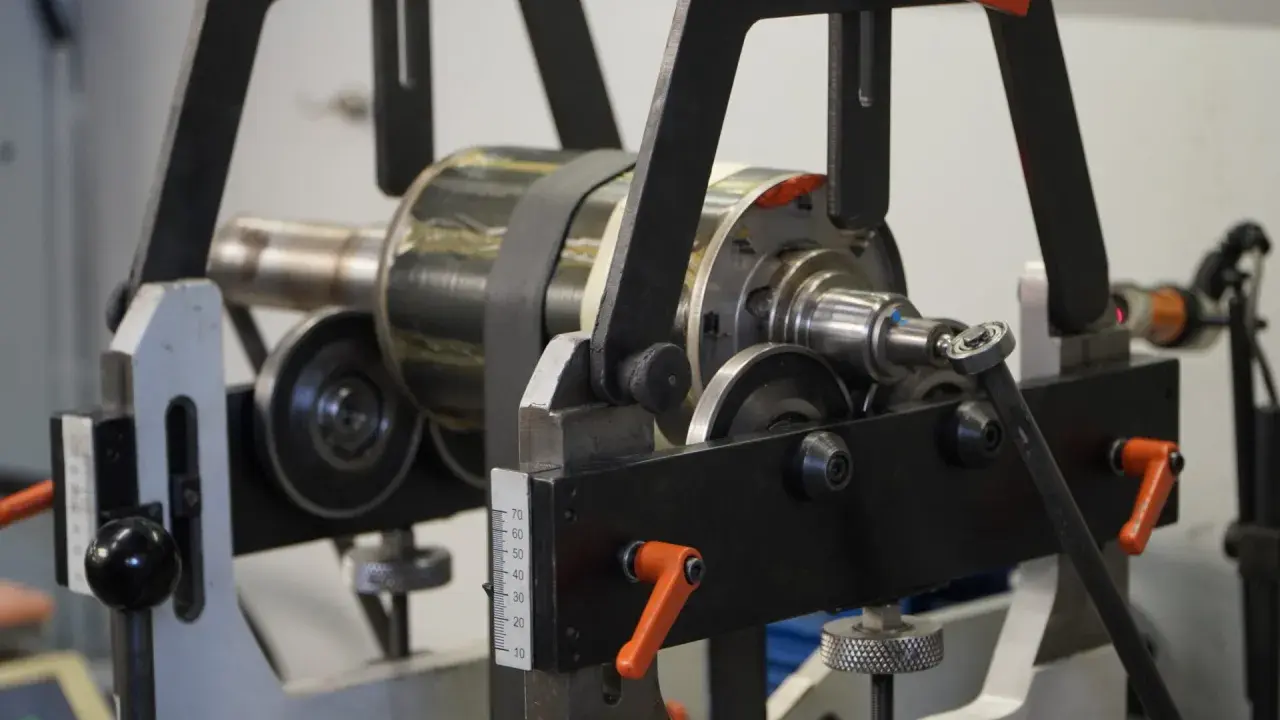

Motorwicklungen prüfe ich nicht erst dann, wenn der Antrieb komplett ausfällt. Mit wenigen Messungen lassen sich Unterbrechungen, Masseschlüsse, Feuchtigkeit und auffällige Abweichungen zwischen den Phasen früh erkennen. Gerade bei kleinen Gleichstrom-, Stepper- und BLDC-Motoren aus dem Modellbau spart das Zeit, Geld und unnötiges Probieren am falschen Bauteil.
Mit der richtigen Messreihenfolge erkennst du Wicklungs- und Isolationsfehler deutlich früher
- Ein normales Multimeter reicht für eine erste Prüfung, für kleine Widerstände aber oft nicht für eine saubere Diagnose.
- Für den Wicklungswiderstand ist eine Vierleitungs- oder Kelvin-Messung deutlich aussagekräftiger als eine einfache Durchgangsprüfung.
- Die Isolationsprüfung gegen Gehäuse und andere leitende Teile braucht ein Isolationsmessgerät mit passender Prüfspannung.
- Bei symmetrischen Motoren sollten die Messwerte der einzelnen Wicklungen nah beieinander liegen, meist innerhalb weniger Prozent.
- Feuchtigkeit, Hitze und beschädigte Lackisolierung zeigen sich oft zuerst in der Isolationsmessung, nicht im Sichttest.
- Wenn Wicklung und Isolation unauffällig sind, liegt der Fehler häufig an Lagern, Bürsten, Elektronik oder der Mechanik.
Woran ich einen Wicklungsschaden früh erkenne
Bevor ich überhaupt zum Messgerät greife, schaue ich auf das Verhalten des Motors im Betrieb. Ein spürbarer Leistungsverlust, ungleichmäßiger Lauf, übermäßige Erwärmung, verbrannter Geruch oder ein Anlaufproblem nach längerer Standzeit sind für mich klare Hinweise, dass ich die Wicklungen prüfen sollte. Bei Modellmotoren kommt noch ein klassischer Sonderfall dazu: Nach einem Blockieren im Getriebe oder nach Feuchtigkeitseintrag sieht der Motor äußerlich oft noch gut aus, elektrisch ist er aber bereits grenzwertig.
Ich trenne deshalb zuerst Motor, Regler und Versorgung sauber voneinander. Sonst messe ich schnell nicht die Wicklung, sondern den Weg durch die Elektronik. Genau das ist einer der häufigsten Fehler bei der Fehlersuche.
- Plötzlicher Drehmomentverlust unter Last
- Deutlich höhere Temperatur als bei vergleichbaren Motoren
- Stottern, Ruckeln oder unruhiger Start
- Ungewöhnliche Gerüche, Verfärbungen oder dunkle Spuren
- Aussetzer nach Vibration, Feuchtigkeit oder längerem Betrieb
Welches Messgerät ich für welchen Befund nehme
Für die Prüfung von Motorwicklungen setze ich nicht blind auf ein einzelnes Instrument. Jedes Messgerät beantwortet eine andere Frage. Ein Multimeter zeigt mir grobe Unterbrechungen, ein niederohmiges Präzisionsmessgerät macht kleine Unterschiede sichtbar, und ein Isolationsmessgerät prüft, ob die Wicklung gegen Gehäuse oder andere leitende Teile sauber getrennt ist.
| Messgerät | Wofür ich es nutze | Grenze im Alltag |
|---|---|---|
| Digitalmultimeter | Schnelle Durchgangsprüfung und grobe Plausibilitätskontrolle | Bei sehr kleinen Wicklungswiderständen oft zu ungenau |
| Vierleitungs- oder Kelvin-Messgerät | Saubere Messung im Milli-Ohm- und niedrigen Ohm-Bereich | Technisch aufwendiger, aber für kleine Motoren sehr hilfreich |
| Isolationsmessgerät | Prüft die Isolation zwischen Wicklung und Gehäuse | Nur sinnvoll, wenn der Motor vollständig vom Rest der Schaltung getrennt ist |
| Zangenamperemeter | Hilft indirekt bei Last- und Strombildanalyse | Ersetzt keine Wicklungs- oder Isolationsmessung |
Für kleine Antriebe aus dem Modellbau ist die Grenze zwischen „noch messbar“ und „praktisch nicht sauber auswertbar“ oft schmal. Deshalb verlasse ich mich bei niedrigen Widerständen nicht auf das billigste Multimeter, sondern auf ein Verfahren, das Leitungs- und Kontaktwiderstände weitgehend ausblendet. Das bringt mich direkt zur eigentlichen Messung.

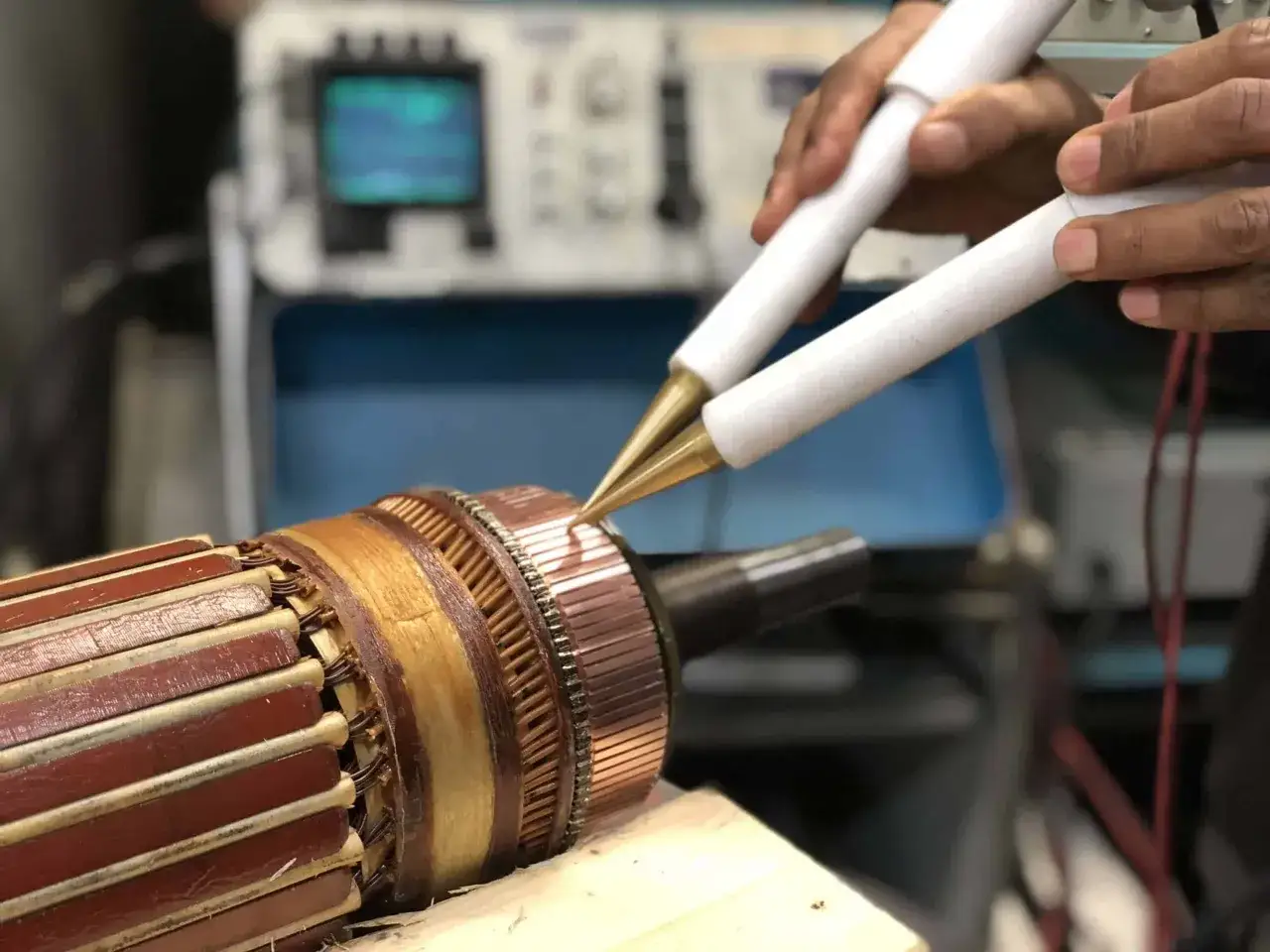

So messe ich den Wicklungswiderstand sauber
Der Wicklungswiderstand sagt mir, ob eine Wicklung unterbrochen ist, einen Teilkurzschluss hat oder deutlich aus dem Raster fällt. Bei kleinen Motoren liegen die Werte oft im Milli-Ohm- bis niedrigen Ohm-Bereich, deshalb ist die Messführung entscheidend. Schon ein schlechter Messkontakt kann das Ergebnis verfälschen.
- Ich schalte die Versorgung vollständig ab und trenne den Motor von Regler, Akku oder Netzteil.
- Ich entlade vorhandene Kondensatoren und prüfe, ob keine Restspannung mehr anliegt.
- Ich markiere die Leitungen, damit ich später sicher weiß, welcher Anschluss zu welcher Wicklung gehört.
- Ich messe zuerst grob mit dem Multimeter, um Unterbrechungen oder offensichtliche Ausreißer zu finden.
- Bei niedrigen Widerständen nutze ich möglichst eine Vierleitungs- oder Kelvin-Messung, damit die Messleitungen selbst nicht das Ergebnis verfälschen.
- Ich notiere die Werte direkt, damit ich sie mit den anderen Wicklungen oder mit früheren Messungen vergleichen kann.
Bei mehrphasigen Motoren schaue ich nicht nur auf den absoluten Wert, sondern vor allem auf die Gleichmäßigkeit. Ein sauberer Motor zeigt keine groben Ausreißer zwischen den Phasen. Als praktische Faustregel werte ich Abweichungen im Bereich weniger Prozent schon aufmerksam aus, und bei mehr als etwa 2 % zwischen den Phasen werde ich bei symmetrischen Wicklungen misstrauisch.
Lesen Sie auch: NiMH-Akkus lagern - So bleiben sie fit & leistungsstark
So gehe ich je nach Motortyp vor
| Motortyp | Was ich messe | Worauf ich achte |
|---|---|---|
| Bürstenmotor | Widerstand zwischen den Anschlüssen und gegen das Gehäuse | Unterbrechungen, kurze Aussetzer, beschädigte Bürsten oder Kollektorprobleme |
| BLDC-Motor | U-V, V-W und W-U sowie jede Phase gegen Gehäuse | Alle drei Paarungen sollten eng beieinander liegen |
| Schrittmotor | Je eine Wicklung pro Phase oder Spulenpaar | Beide Phasen müssen ähnlich reagieren, sonst ist eine Wicklung verdächtig |
Bei Bürstenmotoren ist der absolute Widerstand manchmal schwer sauber zu greifen, weil Bürsten, Kollektor und Rotorlage eine Rolle spielen. Bei BLDC- und Schrittmotoren ist die Vergleichbarkeit zwischen den Wicklungen meist deutlich hilfreicher. Genau dort trenne ich Messung und Interpretation streng voneinander, denn ein einzelner Wert ohne Vergleich sagt fast nichts.
Wie ich Isolationsfehler gegen Gehäuse erkenne
Die zweite wichtige Prüfung ist die Isolationsmessung. Sie zeigt mir, ob die Wicklung noch sauber vom Gehäuse und von benachbarten leitenden Teilen getrennt ist. Dafür nutze ich ein Isolationsmessgerät mit passender Gleichspannung. In der Praxis sind je nach Motorklasse häufig 250 V, 500 V oder 1.000 V DC üblich; wichtig ist aber immer, dass die Prüfspannung zum Motor und zur vorhandenen Elektronik passt.
Ich halte mich dabei an eine einfache Regel: Je sauberer und trockener die Isolation, desto höher der Messwert. Feuchtigkeit, Verschmutzung, Wärmealterung und mechanische Schäden drücken den Wert. Für die Werkstattpraxis hilft mir diese grobe Einordnung:
| Isolationswiderstand | Einordnung | Was ich daraus ableite |
|---|---|---|
| Unter 1 MΩ | Kritisch | Ich prüfe sofort auf Feuchtigkeit, Schmutz, beschädigte Lackierung oder einen Masseschluss |
| 1 bis 10 MΩ | Borderline | Ich vergleiche mit der Historie und suche nach Alterung oder Verschmutzung |
| 10 bis 100 MΩ | Meist ordentlich | Für viele trockene Kleinmotoren in Ordnung, wenn der Trend stabil bleibt |
| Über 100 MΩ | Sehr gut | Die Isolation wirkt in der Regel gesund, sofern die Bedingungen vergleichbar sind |
Die genaue Bewertung hängt trotzdem vom Motortyp, der Temperatur und vom Einsatz ab. Ein warmer Motor misst sich anders als ein kalter, trockener Motor. Bei größeren Maschinen kann zusätzlich der Polarisationsindex hilfreich sein: Dabei werden Messwerte nach 1 und 10 Minuten verglichen. Ein Verhältnis von 2 bis 4 gilt dabei meist als gut, über 4 als sehr gut; unter 2 schaue ich genauer hin. Für kleine Hobbymotoren ist das allerdings oft weniger aussagekräftig als für größere Antriebe.
Wichtig ist für mich vor allem die Entwicklung über die Zeit. Ein einzelner Grenzwert ist nett, aber ein fallender Isolationswert erzählt die eigentliche Geschichte. Genau deshalb lohnt sich im nächsten Schritt der Blick auf typische Fehlerbilder.
Welche Abweichungen wirklich verdächtig sind
Die Messung ist nur die halbe Arbeit. Entscheidend ist, was ich aus den Zahlen ableite. Ein Motor kann noch durchdrehen und trotzdem bereits einen schleichenden Wicklungsschaden haben. Umgekehrt kann ein unauffälliger Wicklungswert vorliegen, während der Fehler eigentlich in der Mechanik oder in der Ansteuerung steckt.
| Befund | Wahrscheinliche Ursache | Mein nächster Schritt |
|---|---|---|
| Eine Wicklung hat deutlich höheren oder niedrigeren Widerstand | Teilunterbrechung, Kontaktproblem oder Wicklungsschaden | Anschlüsse prüfen, dann Motor genauer untersuchen oder ersetzen |
| Eine Phase zeigt praktisch keinen Widerstand | Kurzschluss oder Messfehler durch falsche Kontaktierung | Noch einmal isoliert messen und den Messaufbau kontrollieren |
| Widerstand gegen Gehäuse ist auffällig niedrig | Feuchtigkeit, Schmutz, beschädigte Isolation | Trocknen, reinigen, erneut messen; bei erneut niedrigem Wert nicht weiter betreiben |
| Werte sind kalt unauffällig, warm aber schlecht | Thermisch instabile Wicklung oder schwache Verbindung | Nach dem Aufheizen erneut messen und Lastsituation nachstellen |
Bei symmetrischen Mehrphasenmotoren ist die Vergleichbarkeit der einzelne Wicklungen für mich oft wichtiger als der absolute Wert. Wenn die Phasen untereinander auseinanderlaufen, suche ich zuerst nach schlechter Kontaktierung, dann nach einem Wicklungsproblem. Die saubere Reihenfolge spart Zeit und verhindert, dass ich den falschen Teil austausche.
Eine Sache sollte man dabei nicht überschätzen: Widerstands- und Isolationsmessung finden nicht jeden beginnenden Windungsschluss. Für solche Fälle braucht es in der Regel weitergehende Prüfungen, etwa eine Stoßspannungsprüfung. Für den Werkstatt- und Modellbaualltag reicht die einfache Diagnose aber meist schon weit genug, um die Richtung festzulegen.
Wenn die Wicklung gut aussieht, aber der Motor trotzdem schwächelt
Ein sauberer Messwert heißt nicht automatisch, dass der gesamte Antrieb gesund ist. Genau hier sehe ich in der Praxis die meisten Fehldeutungen. Wenn Wicklung und Isolation unauffällig sind, prüfe ich die restliche Kette: Lager, Bürsten, Kollektor, Getriebe, Steckverbindungen, Regler und Stromversorgung.
- Lager laufen rau oder haben Spiel
- Bürsten sind verschlissen oder verkokt
- Der Kollektor hat Brandspuren oder ungleichmäßigen Abrieb
- Das Getriebe klemmt oder erzeugt zu hohe Last
- Der Regler liefert nicht sauber an oder schaltet unter Last ab
- Steckverbindungen, Lötstellen oder Kabel haben Übergangswiderstände
Gerade im Modellbau ist diese Trennung wichtig, weil ein schwacher Antrieb nicht automatisch eine defekte Wicklung bedeutet. Ich gehe deshalb immer vom Gesamtbild aus: erst elektrisch messen, dann mechanisch prüfen, dann die Ansteuerung ansehen. Wer so vorgeht, spart sich viele unnötige Teilewechsel und erkennt schneller, ob Reparatur, Reinigung oder Austausch wirklich Sinn ergeben. Wenn du die Messwerte dokumentierst und bei späteren Kontrollen vergleichst, bekommst du außerdem ein sehr zuverlässiges Bild vom Zustand des Motors über die Zeit.
