Der technische Kern hinter einem afterburner jet ist schnell erklärt, aber die Folgen im Flug sind alles andere als trivial: Hinter der Turbine wird zusätzlicher Kraftstoff in den heißen Abgasstrom eingespritzt, um für kurze Zeit deutlich mehr Schub zu erzeugen. Ich zeige hier, wie dieser Nachbrenner technisch arbeitet, warum er den Verbrauch stark erhöht und wie man den Effekt im Modellbau mit Elektronik glaubwürdig nachbildet. Gerade bei Strahltriebwerken wird erst an dieser Stelle sichtbar, wie eng Schub, Temperatur und Düsengeometrie zusammenhängen.
Die wichtigsten Punkte auf einen Blick
- Der Nachbrenner verbrennt Kraftstoff erst hinter der Turbine und nutzt den noch heißen, sauerstoffhaltigen Abgasstrom.
- Der Schub steigt deutlich, aber der Kraftstoffverbrauch wächst überproportional.
- Eine verstellbare Düse ist in echten Systemen fast immer nötig, weil sich Temperatur und Volumenstrom stark ändern.
- Nachbrenner werden nur kurz genutzt, etwa beim Start, bei Beschleunigung oder im Luftkampf.
- Im Modellbau ist der glaubwürdige Effekt meist eine Mischung aus LED, Sound und sauberer Gassignal-Kopplung.
- Wer realistisch bauen will, muss Helligkeit, Reaktionszeit und Einbauort an den Luftkanal anpassen.
Wie der Nachbrenner den Schub erhöht
Im Kern ist das Prinzip überraschend einfach. Im Abgas hinter der Turbine steckt noch Sauerstoff, weil die Hauptbrennkammer aus Material- und Lebensdauergründen nicht alles „verheizen“ darf. Genau dort setzt der Nachbrenner an: Er spritzt zusätzlichen Kraftstoff in den heißen Strahl, der sich entzündet und die Temperatur vor der Düse weiter anhebt. Mehr Temperatur bedeutet höhere Ausströmgeschwindigkeit und damit mehr Schub.
Der entscheidende Punkt ist der Ort der Verbrennung. In der Hauptbrennkammer wird das Gemisch so geführt, dass Verdichter und Turbine geschützt bleiben. Im Nachbrenner geschieht die Verbrennung erst nach der Turbine, also dort, wo die mechanisch empfindlichen Bauteile schon passiert sind. Das ist der Grund, warum dieser Zusatzschub überhaupt möglich ist. Ich sehe hier oft einen Denkfehler: Der Nachbrenner ist keine zweite normale Brennkammer, sondern ein nachgeschalteter Leistungsbooster.
NASA nennt für den Schubzuwachs am Boden grob rund 40 Prozent, bei höheren Geschwindigkeiten sogar mehr. Genau deshalb ist der Effekt vor allem dann interessant, wenn ein Flugzeug kurzzeitig aus einem engen Leistungsfenster heraus muss. Der Preis dafür ist allerdings hoch, und genau damit beschäftigt sich die nächste Frage.
Warum der Zugewinn so teuer erkauft wird
Mehr Schub klingt attraktiv, aber im Nachbrennerbetrieb bezahlt man ihn mit Kraftstoff und thermischer Belastung. NASA zeigt in einem Beispiel, dass die spezifische Verbrauchsrate von 1,0 auf 1,5 steigen kann, wenn der Nachbrenner zugeschaltet wird. Übersetzt heißt das: Für den zusätzlichen Schub braucht das Triebwerk überproportional viel Treibstoff. Der Nachbrenner ist deshalb immer ein Kurzzeitwerkzeug, kein Modus für Dauerbetrieb.
Der Grund liegt in der Strömung und in der Verbrennung selbst. Hinter der Turbine ist der Druck niedriger als in der Hauptbrennkammer, das Gemisch ist schwieriger stabil zu halten und die Verbrennung läuft weniger effizient. Deshalb ist der Zusatzschub zwar kräftig, aber energetisch teuer. Im Flugalltag bedeutet das: Start mit hoher Last, Beschleunigung im Flug, Abfangen oder kurze Leistungsreserven, mehr nicht.
Im zivilen Bereich war das nur in Sonderfällen relevant, etwa beim Concorde-Betrieb. Dort wurde der Nachbrenner nur kurz genutzt und im Reiseflug wieder abgeschaltet. Für Reichweite, Ruhe und Wirtschaftlichkeit ist er schlicht das falsche Werkzeug. Damit landet man direkt bei der Frage, wie das System technisch aufgebaut sein muss, um überhaupt sauber zu funktionieren.

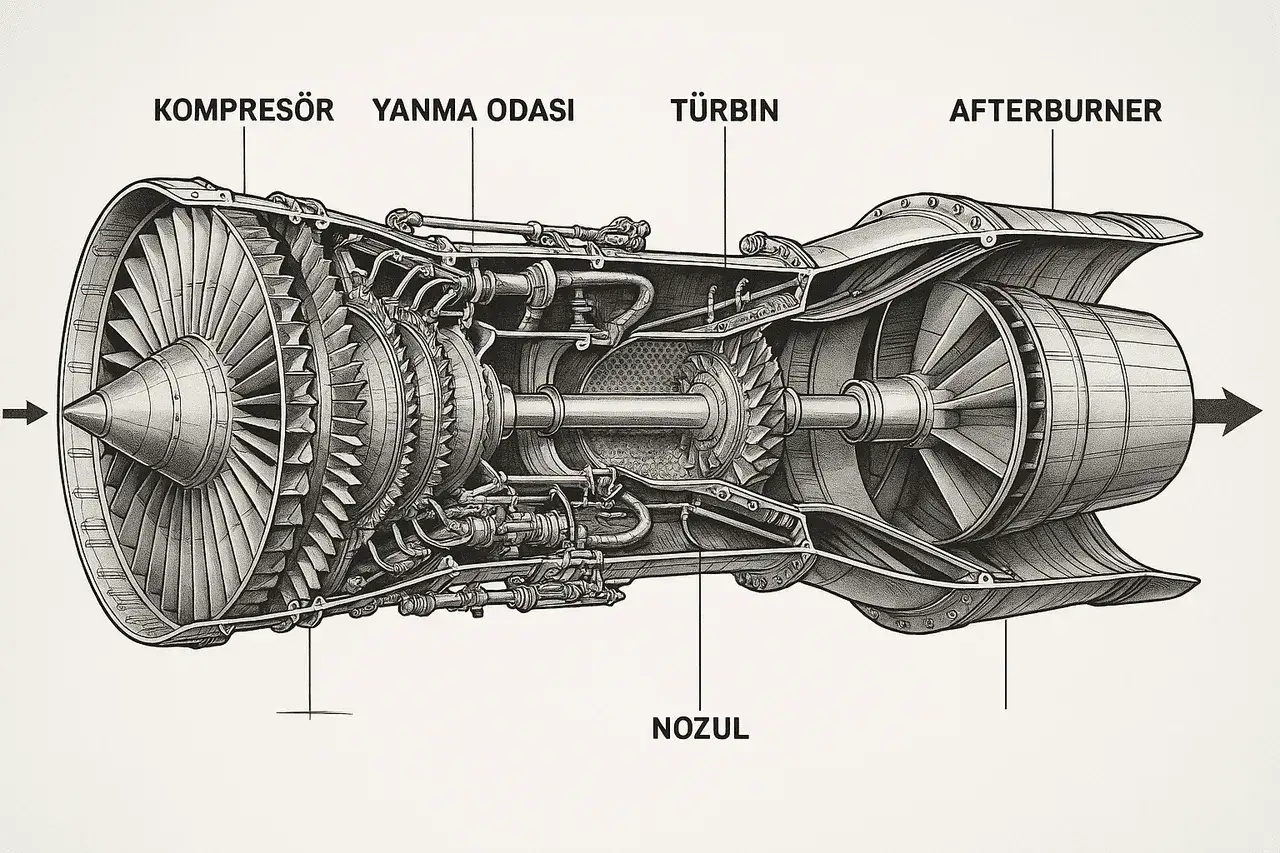

So ist ein Nachbrenner im Triebwerk aufgebaut
Der sichtbare Flammeneffekt ist nur die Spitze des Systems. Damit der Nachbrenner stabil arbeitet, braucht er mehrere Bauteile, die zusammenwirken: Einspritzdüsen, Flammenhalter, ein verlängertes Nachbrennrohr und fast immer eine verstellbare Düse am Ende. Die Flammenhalter erzeugen eine Rezirkulationszone, in der die Flamme nicht sofort vom schnellen Abgasstrom ausgeblasen wird. Ohne diese Zone wäre eine stabile Verbrennung kaum möglich.
Die verstellbare Düse ist dabei kein Luxus, sondern funktional notwendig. Wenn die Temperatur steigt, dehnt sich das Gas stärker aus und der Massenstrom durch den Strahlaustritt verändert sich. Die Düse muss also ihre Querschnittsfläche anpassen, damit das Triebwerk weder abgewürgt wird noch unnötig viel Gegendruck aufbaut. NASA beschreibt genau diesen Punkt als einen Hauptgrund, warum Nachbrennerdüsen komplexer und schwerer sind als einfache Düsen.
Für die Praxis heißt das: Ein echtes Nachbrennersystem ist immer ein Kompromiss aus thermischer Belastbarkeit, Strömungsführung und Regelbarkeit. Je besser die Düse arbeitet, desto sauberer lässt sich der Zusatzschub nutzen. Im Modellbau kann man genau an dieser Stelle viel lernen, auch wenn man den Effekt meist nur optisch nachbildet.
Wann der Nachbrenner sinnvoll ist und wann nicht
Ich bewerte den Nachbrenner immer als Spezialwerkzeug, nicht als Dauerleistungsmodus. Sinnvoll ist er dort, wo Sekunden zählen und der kurzfristige Mehrschub einen echten Vorteil bringt. Ungeeignet ist er überall dort, wo Verbrauch, Temperatur, Lärm oder Lebensdauer dominieren. Genau diese Trennung ist für das Verständnis des Themas wichtiger als jede technische Detailverliebtheit.
| Anwendung | Nutzen | Grenze |
|---|---|---|
| Start mit hoher Last | Mehr Schub bei kurzer Rollstrecke oder hoher Abflugmasse | Hoher Kraftstoffbedarf, starke thermische Belastung |
| Beschleunigung im Flug | Schnelles Durchziehen durch den Transsonikbereich, also rund um Mach 1 | Nur kurz sinnvoll, sonst sinkt die Reichweite massiv |
| Manöver im Luftkampf | Mehr Reaktionsreserve und Steigleistung | Akustisch sehr auffällig, mechanisch belastend |
| Reiseflug | Praktisch kein Vorteil | Verbrauch und Temperatur zu hoch |
Gerade diese Gegenüberstellung löst den Mythos auf, dass mehr Flamme automatisch bessere Leistung bedeutet. Ein Nachbrenner ist kein effizienter Dauerzustand, sondern ein zeitlich enges Instrument für Sonderfälle. Damit stellt sich fast zwangsläufig die Frage, was sich davon im Modellbau überhaupt sinnvoll umsetzen lässt.
Was das für Modellbau und Elektronik bedeutet

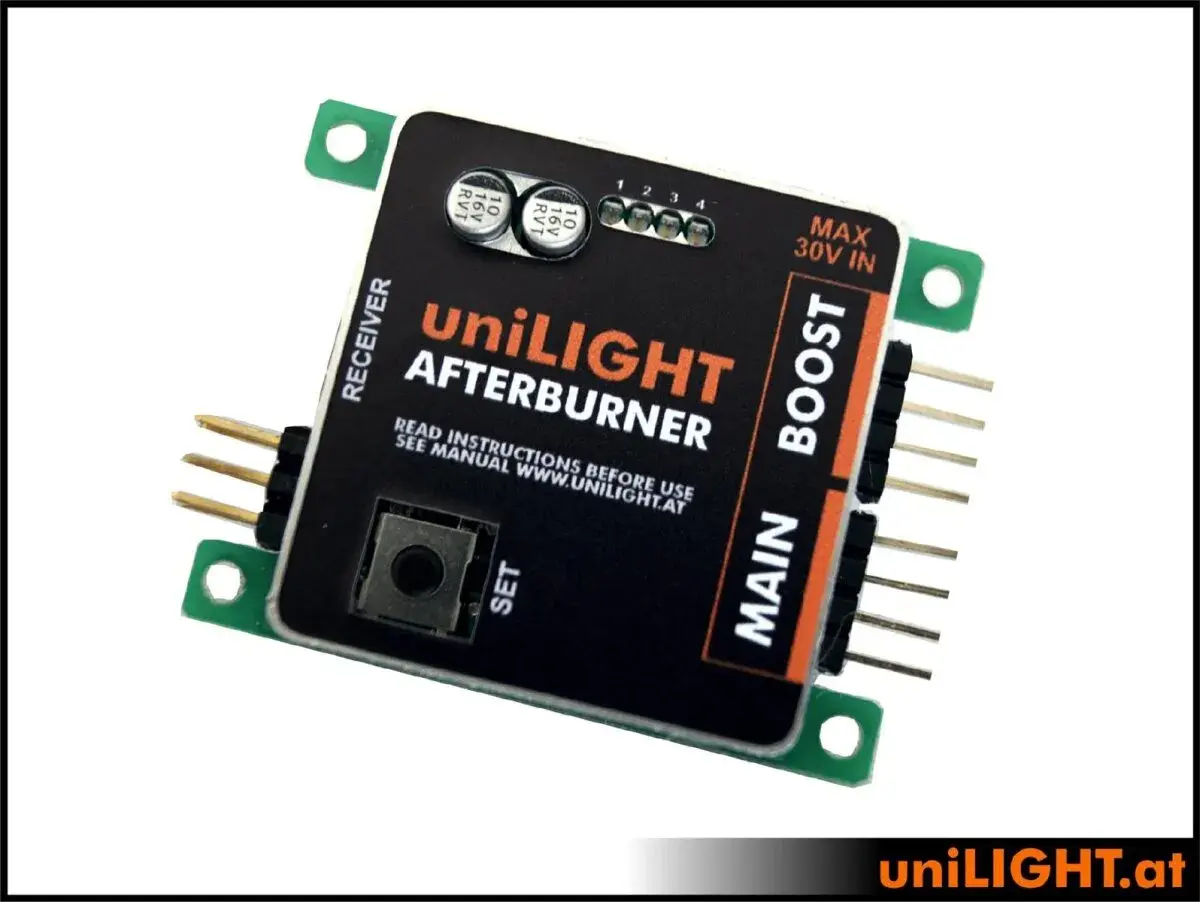

Im Modellbau ist die technische Idee spannend, aber die physikalische Umsetzung in Originalgröße ist unpraktisch und meist unnötig. Wer einen Jet mit EDF oder Turbine realistisch wirken lassen will, arbeitet deshalb mit Elektronik: LED-Ringen, dynamischen Lichtprogrammen, Soundmodulen und einer sauberen Kopplung an das Gassignal. Die Kunst liegt nicht darin, möglichst viel Licht einzubauen, sondern die Reaktion glaubwürdig zu dosieren.
Ich plane solche Effekte im Modell fast immer als visuelle Simulation, nicht als echte Zusatzleistung. Das heißt: Der Effekt muss verzögert, aber nicht träge reagieren; er darf bei hohem Gas langsam heller werden und beim Herausnehmen sauber zurückgehen. Ein zu früher Start bei wenig Schub wirkt unplausibel, eine harte Ein/Aus-Schaltung ebenso. Realistisch ist meist ein Verhalten, das sich erst im oberen Drittel der Gasstellung deutlich bemerkbar macht und am Vollgaspunkt seine stärkste Wirkung erreicht.
Technisch hat die Elektronik drei Aufgaben: Das Steuersignal des Reglers oder der Turbinensteuerung auslesen, die Lichtintensität passend modulieren und die Stromversorgung stabil halten. Wer mit leistungsstarken LED-Ringen arbeitet, sollte den Strombedarf nicht unterschätzen und den BEC-Bereich sauber auslegen. Bei Turbinenmodellen gilt zusätzlich: Hitze, Abgasabstand und Kabelschutz sind Pflicht, nicht Kür.
In der Praxis funktioniert der Effekt am besten, wenn er sich an die reale Logik eines Nachbrenners anlehnt: spät aktiv, kräftig im oberen Lastbereich, optisch mit einer hellen Kernzone und einem leicht flackernden Außenring. Damit ist die Brücke zum nächsten Punkt schon fast gebaut, denn viele Effekte scheitern nicht an der Technik, sondern an der falschen Umsetzung.
Welche Fehler einen glaubwürdigen Effekt sofort entwerten
Der häufigste Fehler ist eine falsche Dramaturgie. Wenn das Modell schon bei halbem Gas mit voller Lichtshow auftritt, verliert der Nachbrenner sofort seinen Charakter. Ein echter Zusatzschub wirkt wie ein Zuschalten unter Last, nicht wie dekoratives Dauerlicht. Das zweite Problem ist die Farbe: Rein blau oder grell orange sieht schnell nach Spielzeug aus, wenn Helligkeit und Pulsung nicht zur Düsengröße passen.
Ebenso wichtig ist der Einbauort. Sitzt die LED zu weit vorne im Kanal, wirkt der Effekt flach und unnatürlich. Sitzt sie zu nah an hitzekritischen Teilen, wird es ein thermisches Problem. Ich würde deshalb immer zuerst den Luft- und Abgasweg prüfen und erst dann die Beleuchtung setzen. Bei Modellen mit engem Heckbereich zählt jeder Millimeter Platz.
- Keine zu frühe Aktivierung des Effekts bei niedriger Gasstellung.
- Keine übertriebene Helligkeit ohne realistische Dämpfung.
- Keine Montage in thermisch belasteten Zonen ohne Schutz.
- Kein unbegrenzter Dauerbetrieb, wenn Stromversorgung und Kühlung knapp sind.
- Kein Effekt ohne saubere Abstimmung auf Sound, Lichtfarbe und Drehzahldynamik.
Wenn diese Punkte stimmen, entsteht ein deutlich glaubwürdigeres Gesamtbild. Und genau daran erkennt man am Ende eine gute Umsetzung: nicht daran, wie laut sie auftritt, sondern daran, wie plausibel sie sich in das Flugbild einfügt.
Worauf ich bei einer realistischen Umsetzung zuerst achte
Wenn ich einen Nachbrenner-Effekt bewerte, beginne ich immer bei der Dynamik, dann bei der Farbe und erst danach bei der Technik. Die Reihenfolge ist wichtig, weil ein perfekter LED-Ring ohne passendes Verhalten trotzdem falsch wirkt. Erst wenn Reaktionszeit, Helligkeitsverlauf und Einbauort stimmen, lohnt sich der Feinschliff mit Sound oder zusätzlichen Effekten. So bleibt das Modell technisch sauber und optisch glaubwürdig.Für eine überzeugende Lösung reicht oft schon ein kleiner, gut abgestimmter Aufbau: ein stabiler Controller, ein sauberer Anschluss an das Gassignal, ein temperaturfester Einbau und ein Lichtbild, das nicht permanent dominiert. Wer dagegen versucht, den realen Nachbrenner 1:1 zu kopieren, landet schnell bei unnötiger Komplexität und unnötigem Risiko. Ich halte deshalb die simulierte Variante für den klar sinnvolleren Weg im Modellbau.
Der eigentliche Mehrwert liegt am Ende in der Verbindung aus Technikverständnis und sauberer Inszenierung: Der Nachbrenner ist im Original ein kurzer, harter Leistungsimpuls, und genau diese Logik sollte ein Modell sichtbar machen. Wer das Prinzip verstanden hat, baut nicht nur einen Effekt ein, sondern eine stimmige Szene, die auf dem Flugfeld sofort überzeugt.
