Beim Abbremsen eines Elektromotors geht es nicht nur darum, dass die Welle langsamer wird. Ich trenne dabei immer zwei Fragen: Wie stoppe ich die Drehbewegung, und wie halte ich die Last danach fest? Genau darum geht es hier: um Bremsprinzipien, typische Schaltungen, sinnvolle Einsatzfälle und die Fehler, die im Modellbau wie in größeren Antrieben schnell teuer werden.
Die wichtigsten Punkte zu Bremsen an Elektromotoren
- Bremsen und Halten sind zwei verschiedene Aufgaben; eine elektrische Verzögerung ersetzt keine Lastsicherung.
- Für häufige Bremsungen ist eine rückspeisefähige Lösung am effizientesten, wenn das System die Energie aufnehmen kann.
- Bremswiderstand und Chopper sind robust und einfach, erzeugen aber Wärme und brauchen Platz.
- DC-Bremsung und Fluxbremsung funktionieren gut bei kleineren Antrieben, belasten den Motor aber thermisch.
- Für senkrechte Achsen, Winden und Lasten ist eine Federkraftbremse oder ein selbsthemmendes Getriebe fast immer die sichere Basis.
Warum das Abbremsen eines Elektromotors anders gedacht werden muss
Ein Motor bremst nicht wie eine Trommel- oder Scheibenbremse am Auto. Er kann Energie nur dann sinnvoll abbauen, wenn die Regelung, die Mechanik und die Last zusammenpassen. Genau deshalb unterscheide ich immer zwischen dem kurzen Verzögern einer Drehbewegung und dem anschließenden sicheren Halten.
Die entscheidende Größe ist nicht nur die Nennleistung des Motors, sondern vor allem die gespeicherte Drehenergie. Verdoppelt sich die Drehzahl, vervierfacht sich die Energie. Bei einem leichten Modellantrieb fällt das oft kaum auf, bei einem schweren Turm, einer Winde oder einem Ausleger aber sofort.
Im Modellbau wird dieser Punkt gern unterschätzt: Ein Fahrantrieb darf nach dem Loslassen ruhig noch weich ausrollen, ein Kranhaken oder eine Luke darf das eben nicht. Genau an dieser Stelle trennt sich „es stoppt irgendwie“ von „es verhält sich kontrolliert und sicher“ - und welche Technik dafür taugt, zeigt erst der Vergleich der Bremsprinzipien.
Welche Bremsprinzipien in der Praxis wirklich vorkommen
ABB fasst in seinem technischen Leitfaden die klassischen elektrischen Bremswege im Grunde zu vier Gruppen zusammen: rekuperativ, über Bremswiderstand, per DC-Bremsung und als fluxbasierte Regelung. Für den Alltag reicht diese Einteilung gut aus, weil sie zeigt, ob Energie zurückfließt, in Wärme endet oder direkt im Motor erzeugt wird.
| Verfahren | Wie es wirkt | Stärken | Grenzen | Typische Nutzung |
|---|---|---|---|---|
| Rekuperation | Der Motor arbeitet als Generator und speist Energie zurück in Netz oder Akku. | Sehr effizient, wenig Wärme, gut für häufige Bremsungen. | Der Antrieb und die Versorgung müssen die Rückspeisung zulassen; bei Netzausfall meist nicht verfügbar. | Häufige Lastwechsel, Servoantriebe, Systeme mit geeigneter Zwischenkreisspannung oder Akkuaufnahme. |
| Bremswiderstand | Die Bremsenergie wird über einen Chopper in einen Widerstand geleitet und dort verheizt. | Einfach, robust, bewährt auch bei kritischen Bremsfällen. | Wärme, Platzbedarf, Dimensionierung nach Last und Taktzahl. | Krane, Fördertechnik, Antriebe mit gelegentlicher oder mittlerer Bremsarbeit. |
| DC-Bremsung | Gleichstrom erzeugt ein stehendes Magnetfeld, das den Rotor abbremst. | Wenig Zusatzhardware, leicht in Frequenzumrichtern umzusetzen. | Thermische Belastung des Motors, kein echtes Haltesystem. | Kurzzeitiges Abbremsen kleinerer Antriebe. |
| Fluxbremsung | Die Regelung erhöht den Fluss und damit die Verluste im Motor gezielt. | Keine extra Komponenten, schnelle Reaktion. | Vor allem bei kleineren Motoren sinnvoll, bei Wiederholungen thermisch kritisch. | Kompakte Antriebe mit kurzer Bremszeit. |
| Federkraftbremse | Eine Feder legt die Bremse ohne Strom an, Strom löst sie. | Fail-safe, hält Lasten auch ohne Versorgung. | Keine dynamische Bremsung, sondern Halten; Verschleiß und Freigabetechnik beachten. | Vertikale Achsen, Hebezeuge, Türen, Klappen, Positionierachsen. |
Für mich ist die wichtigste Erkenntnis hier simpel: Elektrische Bremse und Haltebremse sind keine Konkurrenz, sondern oft eine Kombination. ABB weist außerdem darauf hin, dass eine Bremswiderstands-Lösung zwar technisch einfach ist, aber bei häufigen oder langen Bremsungen schnell an thermische und wirtschaftliche Grenzen kommt.
Welche Lösung ich für typische Modellbau- und Technikaufgaben wählen würde
Im Militär- und Technikmodellbau sehe ich immer wieder dieselben Lastfälle: Drehkränze, Luken, Winden, Kettenfahrzeuge, kleine Kräne oder Hubmechaniken. Dort zählt nicht nur, dass der Antrieb abbremst, sondern vor allem, dass er sich nach dem Stopp nicht ungewollt zurückdreht.
| Anwendung | Was wirklich wichtig ist | Meine Empfehlung |
|---|---|---|
| Drehkranz oder Turm | Sauberes Abbremsen, geringes Spiel, definierter Endpunkt. | Elektronische Bremse plus spielfreies Getriebe; bei Last auf der Achse zusätzlich mechanische Sicherung oder selbsthemmende Übersetzung. |
| Winde oder Hebemechanik | Last darf im Stillstand nicht absacken. | Federkraftbremse oder selbsthemmendes Getriebe als Basis, elektrische Bremse nur zur Schonung und sauberen Verzögerung. |
| Kettenantrieb | Kontrolliertes Verzögern, aber keine harte Blockade. | Reglerbremse oder DC-Bremsung, damit die Massenträgheit sauber abgebaut wird. |
| Klappen, Türen, Ausleger | Kurzer Weg, geringe Überfahrt, sichere Endlage. | Endschalter, kurze Bremsrampe und eine Haltefunktion, die das Zurückfedern verhindert. |
| Akku-betriebene Systeme | Rückspeisung muss der Akku oder das BMS überhaupt annehmen können. | Wenn die Energie nicht aufgenommen werden kann, lieber mit definierter Wärmeabfuhr arbeiten statt auf „irgendwie regenerativ“ zu hoffen. |
Ich würde bei kleinen, leichten Antrieben nicht reflexartig zur stärksten Bremse greifen. Oft ist eine gut abgestimmte Regelung mit kurzer Bremsrampe, wenig Getriebespiel und einer mechanischen Sicherung am Ende die sauberere Lösung als ein harter elektrischer Eingriff. Die eigentliche Auslegung beginnt dann bei Wärme und Taktzahl.
So dimensioniere ich Bremse, Umrichter und Widerstand sauber
Der häufigste Denkfehler ist, die Motorleistung mit der Bremsleistung gleichzusetzen. Das funktioniert nicht. Entscheidend sind Trägheitsmoment, Drehzahl, Bremszeit, Einschaltdauer und die Frage, wohin die Energie am Ende geht.

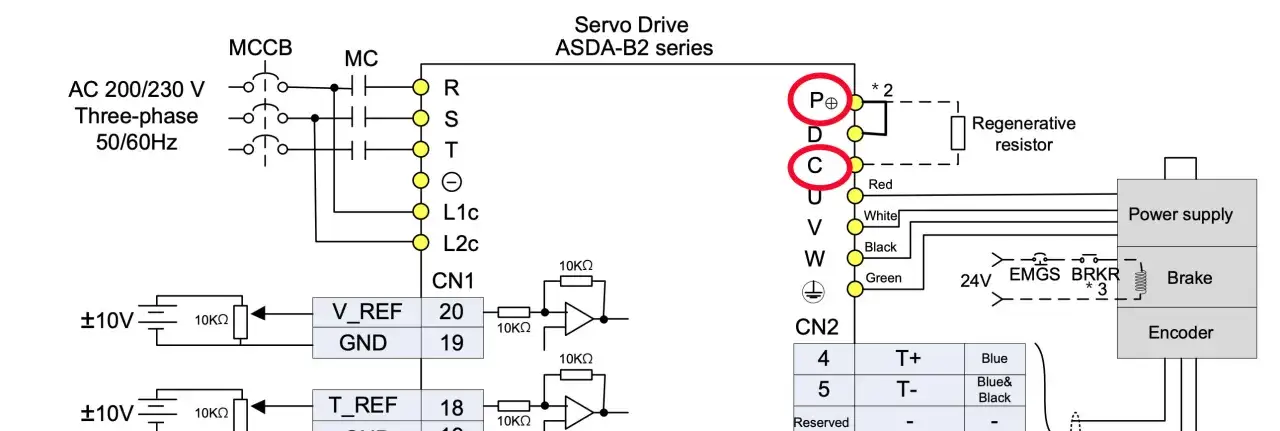

Bremswiderstand und Chopper
Wenn die Energie nicht ins Netz oder in den Akku zurück darf, landet sie im Widerstand. ABB beschreibt für solche Lösungen typische Auslegungen mit festen Zyklen, etwa 100 Prozent Leistung für 1 von 10 Minuten; längere Bremszeiten brauchen eine deutlich genauere Berechnung. In der Praxis achte ich deshalb zuerst auf die Wärmemenge pro Bremsvorgang und erst danach auf den Spitzenstrom.
Ein Bremswiderstand ist dann stark, wenn er kurz hohe Leistung aufnehmen kann. Er ist dann schwach, wenn er lange heiß bleibt. Genau deshalb ist die Kühlung kein Nebenthema, sondern Teil der Auslegung.
Haltebremse und Freigabekreis
Bei einer Federkraftbremse zählt vor allem, wie schnell sie löst und wie sicher sie anzieht. Siemens zeigt in einem aktuellen Anwendungsbeispiel, dass eine zyklische Prüfung der Haltekraft sinnvoll ist, wenn eine Achse Personen oder Lasten sicher in Position halten muss. Das ist kein Luxus, sondern eine vernünftige Absicherung gegen verschlissene Bremsbeläge oder einen schwächer werdenden Magnetteil.
Für mich gehört dazu auch eine saubere Entstörung der Spule, damit das Abschalten nicht unnötig Spannungsspitzen erzeugt und die Schaltzeit nicht in die Länge zieht.
Lesen Sie auch: Expo im RC-Sender - So steuerst du präziser!
Thermik und Einschaltdauer
Reine Bremsmomente sehen im Datenblatt oft besser aus, als sie sich im Dauerbetrieb anfühlen. Wenn ein kleiner Motor mehrfach in kurzen Abständen bremst, steigt die Temperatur schnell an. ABB weist im selben Zusammenhang darauf hin, dass fluxbasierte Bremsung vor allem bei kleineren Motoren gut funktioniert, bei Wiederholung aber thermisch kritisch werden kann.
Mein Prüfpunkt ist deshalb immer derselbe: Wie oft wird gebremst, wie lange dauert der Stopp, und wohin kann die Wärme abfließen? Wer diese drei Fragen sauber beantwortet, vermeidet die meisten Ausfälle schon vor dem ersten Probelauf, und genau dort beginnen sonst die typischen Fehler.
Typische Fehler, die in kleinen und großen Antrieben teuer werden
- Bremsen mit Halten verwechseln - Der Antrieb stoppt, aber die Last kriecht langsam zurück.
- Nur auf den Spitzenwert schauen - Ein hoher Bremsmomentwert hilft wenig, wenn der Widerstand nach wenigen Sekunden überhitzt.
- Die Rückspeisung nicht prüfen - Nicht jeder Akku, jede Zwischenkreisschaltung und jedes Netz kann Bremsenergie aufnehmen.
- Zu harte Bremsung auf ein empfindliches Getriebe geben - Dann wird nicht der Motor geschont, sondern das Zahnspiel gequält.
- Wärme und Staub unterschätzen - Heiß werdende Widerstände brauchen Abstand, Luft und einen realistischen Einbauort.
- Keinen Test unter Last machen - Ein leerer Probelauf sagt fast nichts über das Verhalten mit Masse, Reibung und Trägheit.
Der teuerste Fehler ist meist nicht der technische, sondern der konzeptionelle: Eine Bremsart wird gewählt, weil sie im Katalog gut klingt, obwohl die Last ganz andere Anforderungen stellt. Darum arbeite ich vor der Inbetriebnahme immer eine kurze Prüfliste ab.
Die Prüfliste, die ich vor dem ersten Probelauf abarbeite
- Stoppen und halten getrennt planen - Erst die Dynamik, dann die Position.
- Die reale Last messen oder abschätzen - Nicht nur Motordaten, sondern Trägheit, Übersetzung und Einbaulage zählen.
- Eine thermische Reserve lassen - Bremsen sollte im Normalfall kühl bleiben, nicht am Rand der Spezifikation laufen.
- Ein Fallback für den Stromausfall vorsehen - Gerade bei vertikalen Bewegungen ist das Pflicht, nicht Kür.
- Die Bremse im Probebetrieb mehrfach testen - Mit Last, wiederholt und unter der realen Taktzahl.
Wenn ich ein Bremskonzept für einen Elektromotor bewerte, suche ich am Ende nie die theoretisch härteste Lösung, sondern diejenige, die Last, Wärme, Sicherheit und Bauraum zusammenbringt. Genau dort liegt der Unterschied zwischen einem Antrieb, der nur stoppt, und einem, der sich im Modellbau und in der Technik wirklich sauber beherrschbar anfühlt.
